Реализованный проект
Реализованный проект
Разработка шкафа управления растворным узлом для предприятия пищевой промышленности
В рамках проекта для мясоперерабатывающего предприятия заказчиком было предоставлено техническое задание, включающее технологическую схему узлов и трубопроводов, а также описание параметров работы системы. На основании этих данных инженерами ТДА была выполнена разработка и изготовление шкафа управления растворным узлом.
Параллельно с производством шкафа было разработано прикладное программное обеспечение, обеспечивающее корректную работу и управление технологическим процессом.

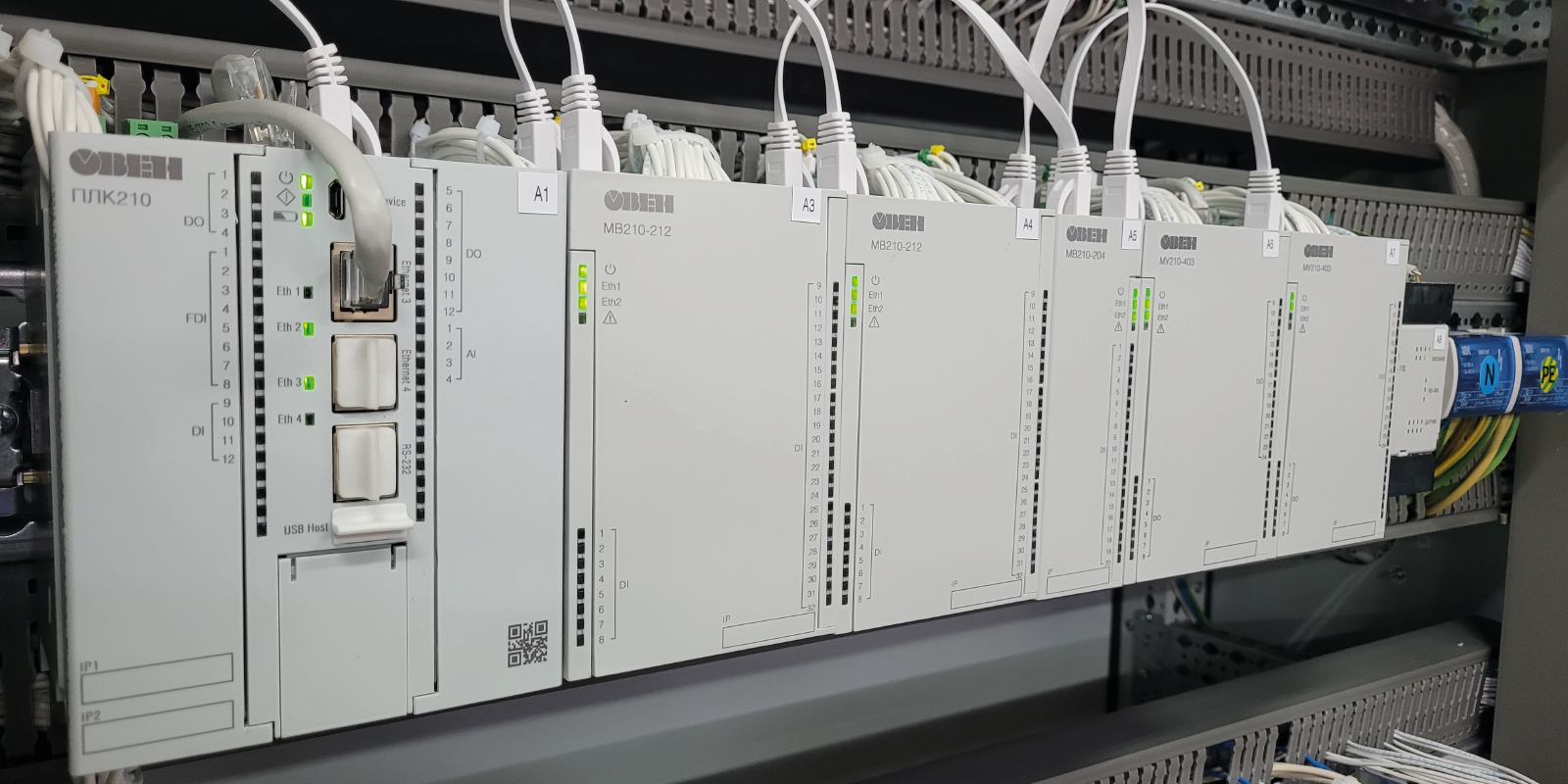

В качестве базового решения выбран современный промышленный контроллер ОВЕН ПЛК210, который обеспечивает надежное управление и высокий уровень защиты оборудования. Архитектура системы построена на базе контроллера ОВЕН ПЛК210 и модулей ввода-вывода ОВЕН МВ210 и МУ210. Контроллер осуществляет обработку входящих сигналов и формирует управляющие воздействия, а модули ввода-вывода обеспечивают прием и передачу дискретных сигналов.
Связь между всеми элементами системы — контроллером, модулями, панелью оператора и верхним уровнем — реализована по протоколу Modbus TCP, что позволяет обеспечить высокую скорость обмена данными и стабильность работы.
Для управления насосными агрегатами использованы преобразователи частоты HPMont, обеспечивающие плавное регулирование производительности и полный комплекс защиты электроприводов.
В результате изготовлен шкаф управления в корпусе уличного исполнения. Управление и мониторинг технологических процессов осуществляется с помощью крупноформатной панели оператора ОВЕН СП315. Дополнительно реализована возможность оперативной регулировки производительности системы с помощью потенциометров, размещенных на лицевой панели шкафа, без необходимости внесения изменений в программное обеспечение.
В проекте использовано оборудование ведущих производителей:
• корпус — ДКС
• ПЛК, модули ввода-вывода и панель оператора — ОВЕН
• аппаратура защиты и коммутации — CHINT
• преобразователи частоты — HPMont
Свяжитесь с нами сегодня, чтобы получить консультацию и подобрать оборудование, которое повысит эффективность вашего производства!
Приобрести необходимое оборудование и получить консультацию инженера Вы можете по тел. 8 (800) 707-66-00 или отправив запрос на почту inform@tda-group.ru
29.07.2026
