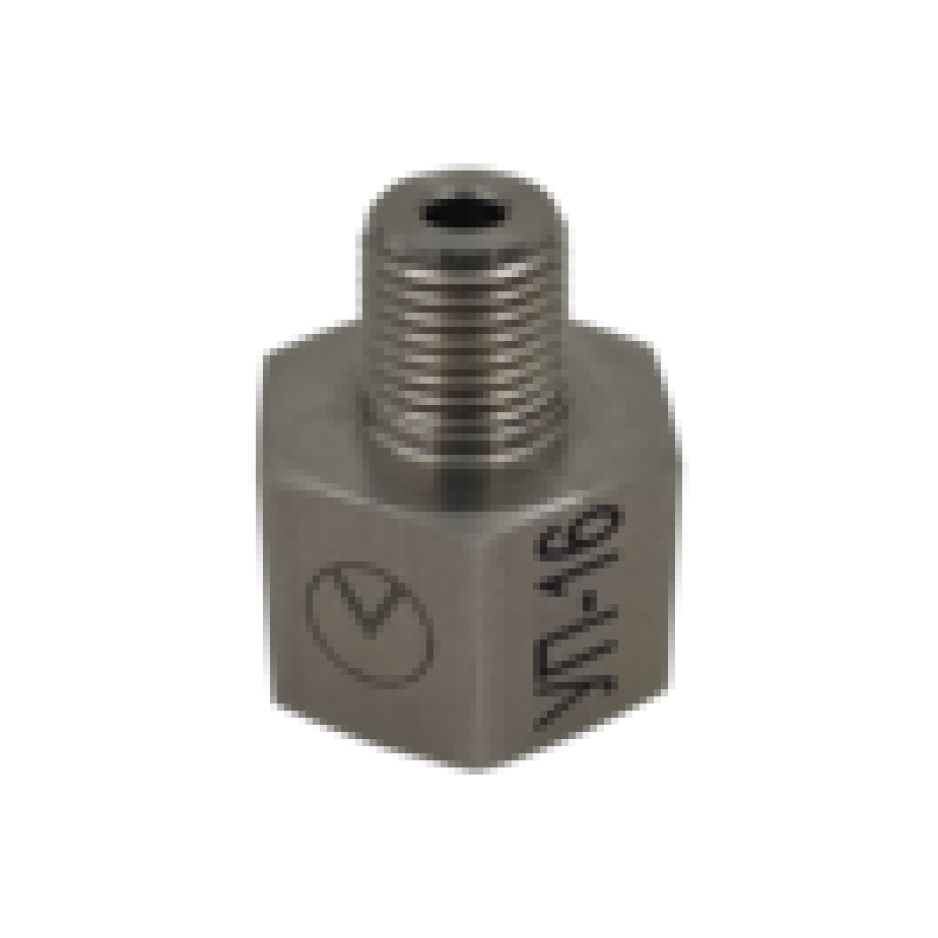

УП-1 Устройство переходное (Внутр. М20х1,5; внеш. G1/2; материал - нержавеющая сталь AISI 304S)

УП-1 Устройство переходное (Внутр. М20х1,5; внеш. G1/2; материал - нержавеющая сталь AISI 304S)

Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты. Преимущества

• Возможность использовать стандартные преобразователи давления и импульсные линии
• Не влияют на точность измерений
• Являются съемными для очистки от засорения

Технические характеристики Рабочая среда жидкость, пар, газ Давление рабочей среды до 40 МПа Температура рабочей среды –40...+350 °С Предельные значения температур окружающего воздуха при эксплуатации –40…+85°С Присоединение к технологической линии резьбовое соединение или сварка Присоединение к преобразователю резьбовое соединение М20×1,5 или фланцевый монтаж  Материал нержавеющая сталь AISI 304 Габаритные размеры   Модель  Размеры, мм L L1 D d УП-1 36 14 G 1/2” - УП-2 34 12 G 1/4” - УП-3 36 14 G 3/4” - УП-4 34 12 G 3/8” - УП-7 34 12 G 1/8” - УП-5 37 12 М12×1,5 5 УП-6 35 10 М10×1 3 УП-8 37 12 М12×1 5 УП-9 47 22,5 G 1/2” - УП-10 - - - - УП-11 39 17 М14×1,5 5 УП-12 - - - - УП-13 41 19 М16×1,5 5 УП-14 - - М20×1,5 - УП-15 - - NPT1/2 - УП-16     NPT1/4
