ИТП-11.КР Индикатор токовой петли (индикатор - красный)

ИТП-11.КР Индикатор токовой петли (индикатор - красный)

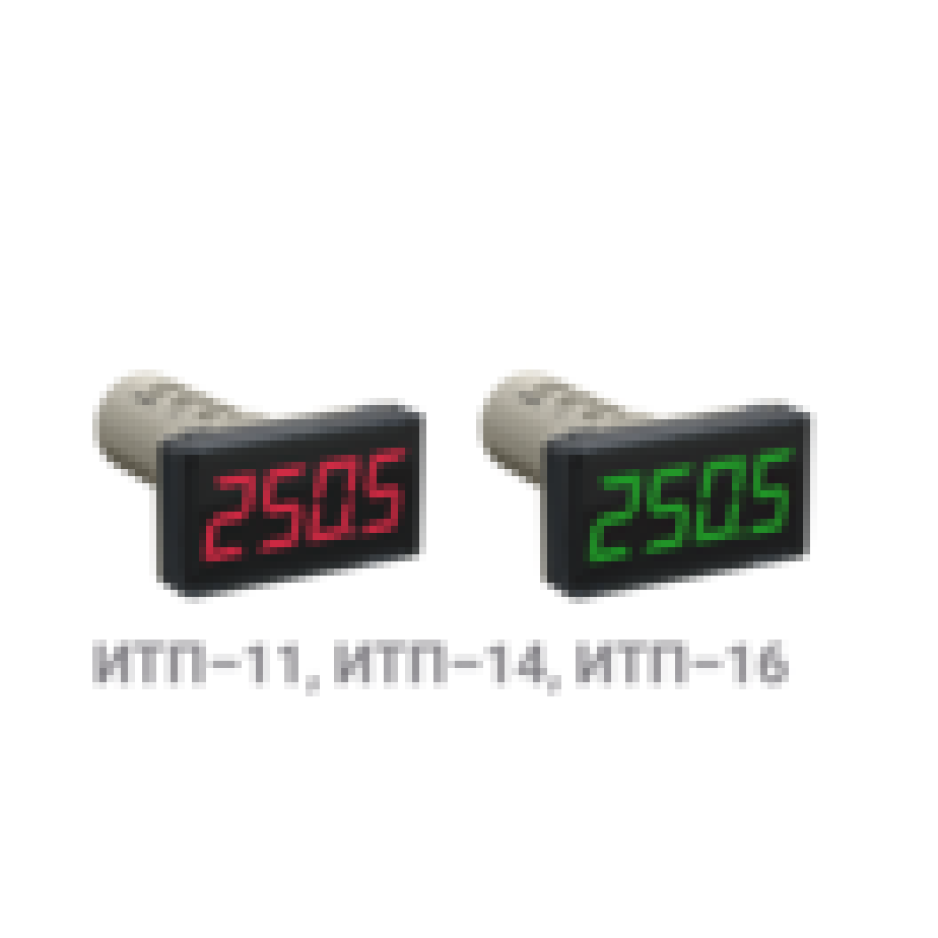

Измерители технологических параметров ИТП-х предназначены для измерения, контроля и отображения величины сигнала с датчиков температуры, давления, уровня, влажности, вибрации. Функционал приборов ИТП-х позволяет применять их в составе шкафов и блоков управления, диспетчерских пультов в пищевой промышленности, ЖКХ, нефтегазовой отрасли, металлургии. Измеряемые сигналы ИТП-11

• Ток: 4…20 мА с питанием от сигнала

Измеряемые сигналы для ИТП-14

• Ток: 0…20 мА, 0…5 мА, 4…20 мА.
• Напряжения: 0…10 В, 2…10 В.

Измеряемые сигналы для ИТП-15

• Ток: 0…20 мА, 4…20 мА.
• Напряжения: 0…10 В, 2…10 В.

ИТП-16 поддерживает градуировки

• Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3).
• Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.

Функциональные возможности приборов ИТП

• Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
• Масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14).
• Возможность вычисления квадратного корня (для ИТП-11, ИТП-14).
• Возможность настройки двуцветной зоны сигнализации (для ИТП-15).
• Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
• Возможность мигания индикатора при входе измеряемой величины в критическую зону*.
• Выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-15 и ИТП-16).
• Питание:
  • от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-15 и ИТП-16);
  • от токовой петли, падение напряжения 4 В (для ИТП-11 в щитовом корпусе)**.
• Крепление:
  • на дверцу щита в отверстие 22 мм;
  • на стену (для ИТП-11);
  • DIN-рейку (для ИТП-11);
  • на трубу (для ИТП-11).
• Самозажимные клеммные соединители (для ИТП-14, ИТП-15 и ИТП-16).
• Красная или зеленая индикация (оговаривается при заказе для всех, кроме ИТП-15).
• Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
• Гарантийный срок эксплуатации: 2 года.
• Межповерочный интервал:
  • ИТП-11 – 3 года
  • ИТП-14 и ИТП-16 – 5 лет

Внимание: для приборов ИТП-11.х.Н3 (настенное исполнение): * функция мигания индикатора отсутствует; **падение напряжения при питании от измеряемого сигнала составляет 10 В.
