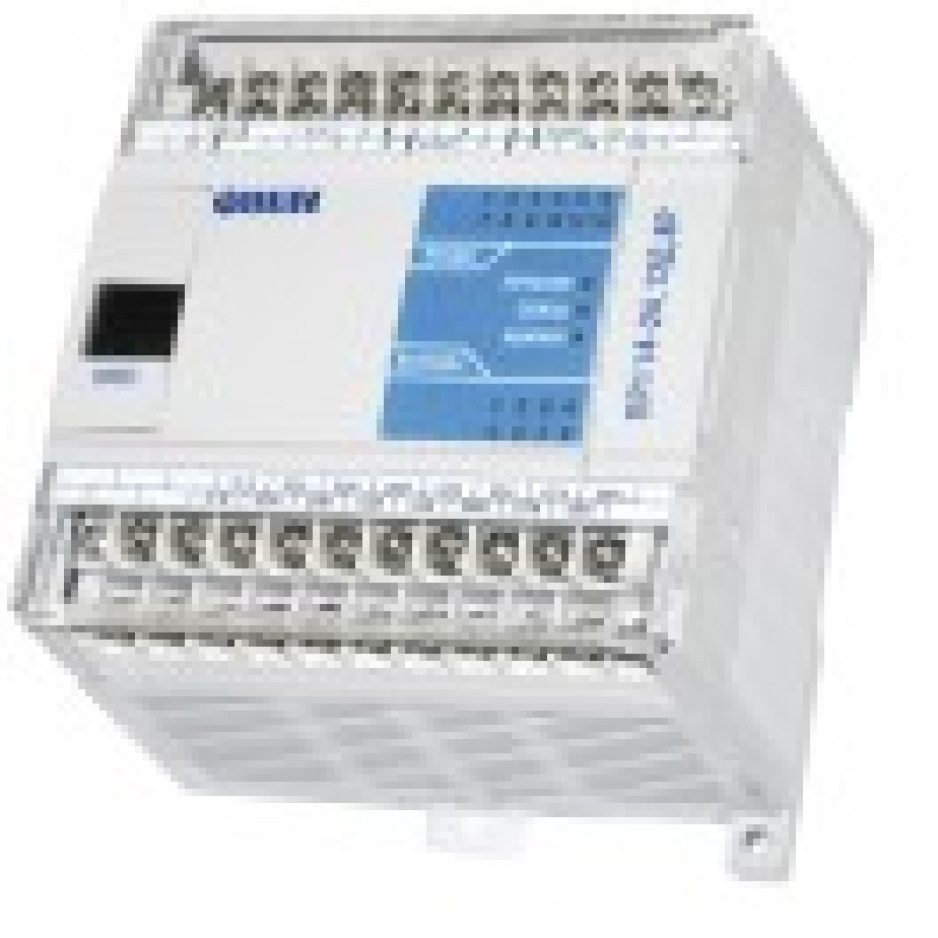

ПР114-224.8Д4А.РРРРУУУУ (230VAC/24VDC, 8xDI(24), 4xAI, 4xDO(Р), 4xAO(У))

ПР114-224.8Д4А.РРРРУУУУ (230VAC/24VDC, 8xDI(24), 4xAI, 4xDO(Р), 4xAO(У))

Внимание! С 20 апреля 2023 года снимаются с производства модификации ПР114 с часами реального времени. О снятии с производства модификаций ПР114 без часов реального времени уведомим дополнительно. Для замены модификаций ПР114 с релейными выходами рекомендуем использовать ПР100 –компактное программируемое реле для локальных систем автоматизации. ПР100 может работать аналогично ПР114, при этом имеет более расширенный функционал. Для вашего удобства мы подготовили таблицу замен модификаций ПР114 на другие ПР. Обращаем внимание:

1. Все приборы ПР имеют на борту часы реального времени, поэтому могут заменить и модификации ПР114 с часами реального времени (ПР114-224. 8Д4А.РРРРхххх-Ч), и без них (ПР114-224. 8Д4А.РРРРхххх).
2. Если совместно с ПР114 использовался модуль интерфейсный ПР-МИ485, то необходимо выбрать модификацию ПР с интерфейсом RS-485.
3. ПР114 имеет универсальное питание, поэтому при подборе замены необходимо выбрать ПР с нужным типом питания: 24 В или 220 В.

Таблица замен на основные модификации ПР114 Модификация ПР114 Варианты замены Примечание ПР114-224.8Д4А.РРРРРРРР ПР100-24.1208.03.0   ПР100-24.1208.03.1 ="24 В, без интерфейса RS-485 ПР114-224.8Д4А.РРРРРРРР-Ч ="24 В, c интерфейсом RS-485 ПР114-224.8Д4А.РРРРКККК ПР200-24.5.0.0   ПР200-24.5.1.0   ПР200-220.25.0.0   ПР200-220.25.1.0 ="24 В, без интерфейса RS-485 =24 В, c интерфейсом RS-485 ПР114-224.8Д4А.РРРРКККК-Ч ~220 В, без интерфейса RS-485 ~220 В, c интерфейсом RS-485 ПР114-224.8Д4А.РРРРРРУУ ПР200-24.4.0.0   ПР200-24.4.1.0   ПР200-220.24.0.0   ПР200-220.24.1.0 ="24 В, без интерфейса RS-485 =24 В, c интерфейсом RS-485 ПР114-224.8Д4А.РРРРРРУУ-Ч ~220 В, без интерфейса RS-485 ~220 В, c интерфейсом RS-485 ПР114-224.8Д4А.РРРРРРИИ ПР200-24.2.0.0   ПР200-24.2.1.0   ПР200-220.22.0.0   ПР200-220.22.1.0 ="24 В, без интерфейса RS-485 ="24 В, c интерфейсом RS-485 ПР114-224.8Д4А.РРРРРРИИ-Ч ~220 В, без интерфейса RS-485 ~220 В, c интерфейсом RS-485 Для подбора замен на заказные позиции ПР114 вы можете обратиться в техническую поддержку по почте: support@owen.ru Сравнительная таблица ПР100 и ПР114 Параметр Значение ПР100 ПР114 Каналы ввода/вывода AI До 4 До 4 Возможность работы AI в дискретном режиме есть есть DI До 12 До 12 AO Нет До 4 DO До 8 (релейные) До 8 Программирование и отладка Встроенный ПИД-регулятор Есть Есть Часы реального времени Есть Опционально Количество ФБ, среднее 500 500 Объем Retain-памяти 1024 байт 136 байт Время цикла, мс, не менее 1 1 Порт для программирования USB UART (необходим ПР-КП20) Настраиваемые светодиоды Есть, 2 шт. Нет Коммуникационные возможности Интерфейс RS-485 (до 1 шт.) UART (необходим ПР-МИ485) Протокол Modbus RTU/ASCII-Master/Slave Modbus RTU/ASCII-Slave Конструктивные особенности Тип крепления На DIN-рейку, автоматный корпус, 5 DIN На DIN-рейку Климатическое исполнение -40...+55 ºС -20...+55°С Питание 24 В и ~230 В 24 В и ~230 В Возможность питания от бортовой сети 12 В Есть нет Монтаж Съемные клеммники Есть, нижний и верхний Есть, верхний «Быстрая» замена батарейки есть нет Построение простых локальных систем управления:

• разного типа насосных станций с возможностью управления частотным преобразователем;
• контроля доступа и релейной защиты;
• конвейерных систем с дозаторами;
• технологического оборудования (станки, прессы и пр.);
• вентиляции и отопления.

Преимущества

• Различные виды исполнения. (по питанию, по типу и количеству входов/выходов).
• Модификации ПР114 с часами реального времени сняты с производства. Для замены рекомендуем использовать ПР100 и ПР200
• Простая, интуитивно понятная среда программирования Owen Logic.
• Возможность создания и отладки проекта без прибора.
• Возможность интеграции в сети RS-485, протокол Modbus-Slave.
• Компактный корпус на DIN-рейку.
• Широкий климатический диапазон -20..+55 °C.

Функциональные возможности

• Логические функции (И, ИЛИ, НЕ).
• Арифметические функции и функции сравнения.
• Счетчики, триггеры.
• Блоки временных задержек.
• Формирователи сигналов.
• Блоки работы с битами.
• Возможность создания своих блоков (макросы).
• Онлайн база макросов.

Сводная таблица технических характеристик ПР110/ПР114: Наименование Значение ПР110 ПР114 Каналы ввода / вывода Количество входов аналоговых Нет 4 (0) Количество входов дискретных 8 или 12 8 (12) Количество выходов дискретных 4 или 8 4 - 8 Количество выходов аналоговых Нет До 4 Питание прибора Напряжение питания =24 В или ~220 В =24 В и ~220 В Потребляемая мощность, ВА, не более 8 16 Программирование Количество ФБ, среднее 63 500 RETAIN-переменные Нет 136 байт Время цикла, мс, не менее 3 1 Конструкция Тип крепления На DIN-рейку, настенное Степень защиты корпуса IP20 Климатика -20...+55 °С Габариты, мм (110×73×63)±1 (110×73×96)±1 (110×73×96)±1 Основные особенности

• Подходит для задач локальной автоматизации
• До 12 дискретных входов
• До 4 аналоговых входов
• До 8 дискретных выходов
• До 4 аналоговых выходов
• Наличие часов реального времени
• Универсальный источник питания (как от 220 В переменного так и от 24 В постоянного тока)
• Встроенный источник питания 24 В, 160 мА
• Программирование в среде Owen Logic.
• Энергонезависимая память для хранения состояния внутренних переменных
• Работа в сети Modbus (с ПР-МИ485)
• Расширенный диапазон рабочих температур -20...+55 °С

Внимание! По всем вопросам связанных с программируемым реле ОВЕН ПР обращайтесь по адресу support@owen.ru. Программа для ОВЕН ПР создается в специализированной среде OwenLogic. Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.
