УО-100.40.2.1

УО-100.40.2.1

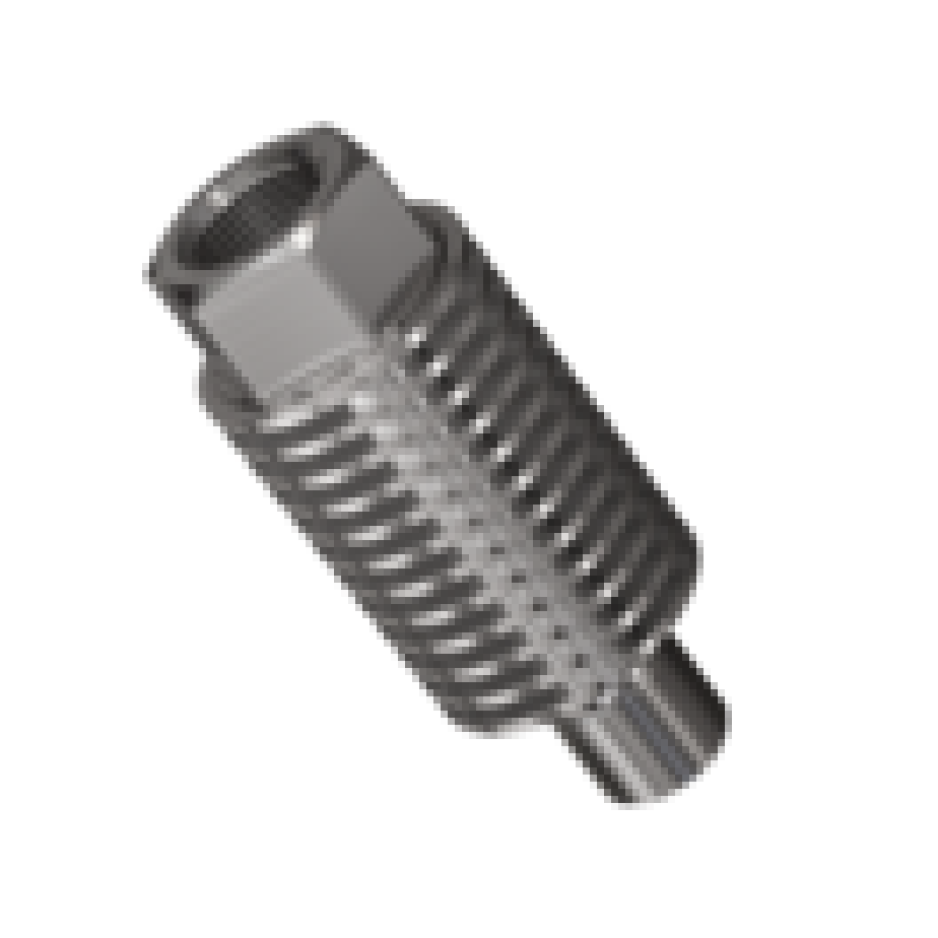

Устройство охладительное УО-100.40 предназначено для осуществления пассивного охлаждения рабочей среды, подводимой к датчику давления или манометру. В отличие от трубок ТО и ТИ, УО намного компактнее, т.к. имеют маленькую высоту, но достаточно большую площадь отдачи тепла за счёт рёбер. Технические характеристики УО-100.40:

• Материал: нержавейка AISI 304 (аналог 08Х18Н10).
• Максимальная рабочая температура: +600 °С.
• Максимальное рабочее давление 20 МПа.
• Резьбовое присоединение: М20×1,5 или G1/2.

Избыточное давление в зависимости от температуры (ГОСТ 356-80) Условное давление, МПа Максимальное давление при температуре, МПа 200 ⁰С 325 ⁰С 400 ⁰С 480 ⁰С 520 ⁰С 590 ⁰С 20 20 18 15 13 11,5 9
