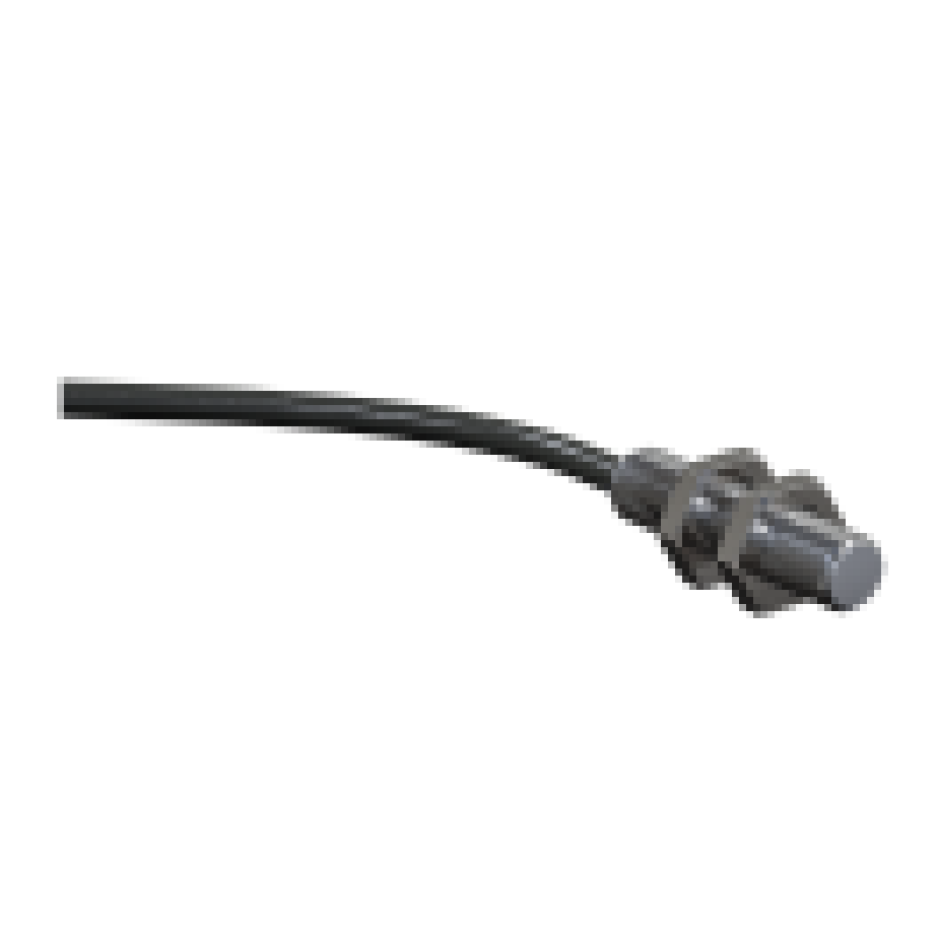

PS2-08M33-2B11-K
Индуктивные датчики PS2 являются усовершенствованным аналогом датчиков ВБ2 и предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию. Особенности датчиков PS2
- Увеличенное расстояние срабатывания.
- Невозможность вывода из строя датчика при неверном подключении.
- Подключение кабелем с лужеными выводами.
- Устойчивость к помехам, создаваемым частотными приводами.
- Степень защиты IP67.
Применение бесконтактных индуктивных датчиков Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении. Наиболее широко индуктивные датчики применяются в системах, где необходимы:
- контроль работы автоматических линий и конвейеров;
- контроль положения металлических объектов в пространстве;
- контроль вращения валов и шестерен.
Функциональная схема Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика. Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений). Конструктивные исполнения PS2 Конструктивное исполнение Тип корпуса Параметры корпуса Длина L, мм Расстояние срабатывания, мм 08M Резьба М8×1 Материал – латунь 20 33 40 45 50 60 65 2 3 4 5 6 12M Резьба М12×1 Материал – латунь 33 50 55 68 80 2 4 6 8 10 18М Резьба М18×1 Материал – латунь 33 53 65 68 80 5 10 30М Резьба М30×1,5 Материал – латунь 33 48 53 60 65 68 75 80 115 10 15 36М Резьба М36×1,5 Материал – латунь 70 85 12 20 55D Корпус без резьбы Диаметром 55 мм Материал - полиамид 55 73 20 30 32 Корпус 50×30×15 мм Материал - полиамид - 8 15 33 Корпус 60×60×40 мм Материал - полиамид - 20 30 34 Корпус 80×80×40 мм Материал - полиамид - 25 45 38 Корпус 42×48×22 мм Материал - полиамид - 5 39 Корпус 40×40×40 мм Материал - полиамид - 15 25
