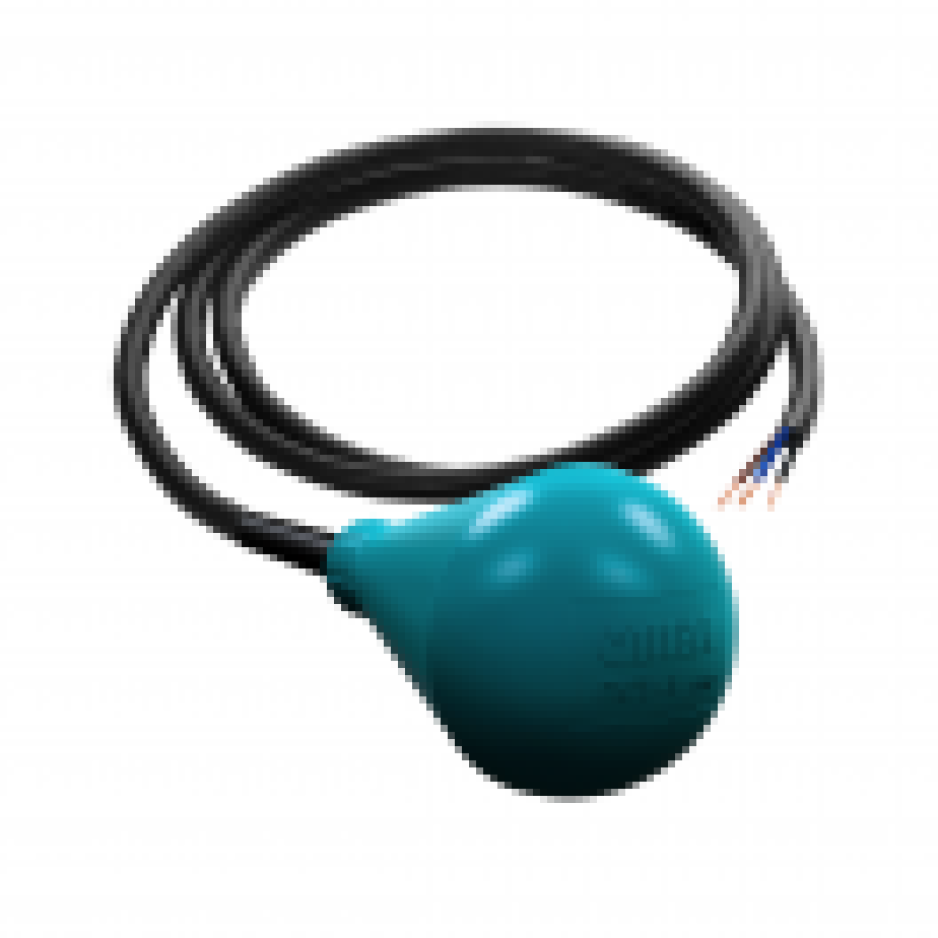

ПСУ-1/20
Подвесной сигнализатор уровня ПСУ-1 предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к полипропилену и неопрену жидкостями, в том числе содержащими твердые включения. ПСУ-1 применяется в качестве датчика уровня канализации и сточных вод как промышленных, так и коммунальных. Отличительные особенности
- Химически стойкий корпус из полипропилена, кабель из неопрена.
- Степень пылевлагозащиты IP68.
- Температура рабочей среды: 0…+70 °С.
- Модификации с длиной кабеля 5, 10 и 20 метров.
Конструкция. Принцип работы. Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель. Во время погружения ПСУ-1 в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения минимального (1) и максимального (2) уровней срабатывания. Применение датчиков уровня ПСУ-1 Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен. ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей. Применяя ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод, канализации, можно легко организовать схему управления насосом. ПСУ-1 совместим с программируемым реле ПР200 (со всеми модификациями). Примеры работы ПСУ при управлении насосами Срабатывание ПСУ при достижении (1) минимального (сигнал на наполнение) и (2) максимального (сигнал на слив) уровней жидкости
