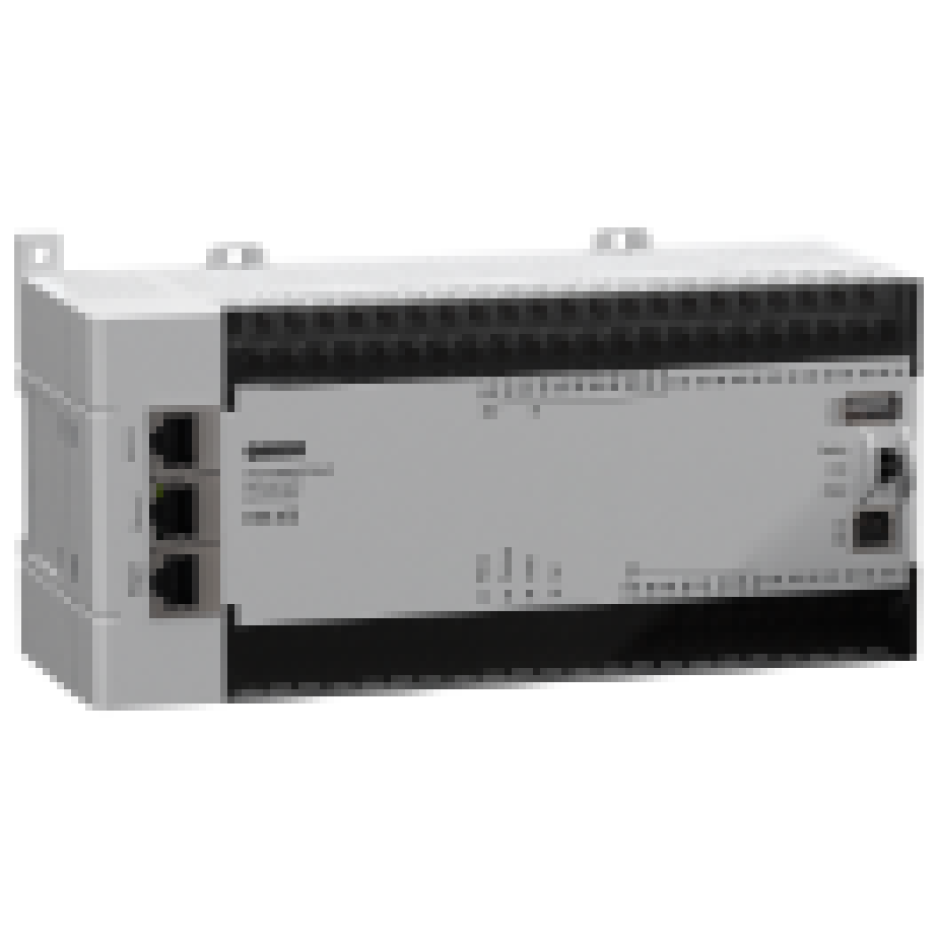

ПЛК160-220.И-М [М02] (230VAC, 12xDI, 4xFDI, 12xDO(Р), 8xAI, 4xAO(И))

ПЛК160-220.И-М [М02] (230VAC, 12xDI, 4xFDI, 12xDO(Р), 8xAI, 4xAO(И))

ОВЕН ПЛК160 [М02] – линейка программируемых моноблочных контроллеров с дискретными и аналоговыми входами/выходами на борту для автоматизации средних систем. Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления. Рекомендации к применению Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

• В системах HVAC
• В сфере ЖКХ (ИТП, ЦТП)
  • АСУ водоканалов
  • линии по дерево- и металлообработке (распил, намотка и т.д.)
• Для управления пищеперерабатывающими и упаковочными аппаратами
• Для управления климатическим оборудованием
• Для автоматизации торгового оборудования
• В сфере производства строительных материалов
• Для управления малыми станками и механизмами

Преимущества ОВЕН ПЛК160 [М02]

• Наличие встроенных дискретных и аналоговых входов/выходов на борту.
• Скоростные входы для обработки энкодеров.
• Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
• Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug.
• Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
• 3 последовательных порта (RS-232, RS-485):
  • увеличение количества входов-выходов;
  • управление частотными преобразователями;
  • подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
• Наличие двух исполнений по питанию (220 В и 24 В).

Схема применения ПЛК160 [M02] Сравнительная таблица ПЛК160 и ПЛК160 [М02]   ПЛК160 ПЛК160 [М02] Вычислительные ресурсы Центральный процессор RISC-процессор на базе ядра ARM-9, 32 разряда RISC-процессор Texas Instruments Sitara AM1808 Частота процессора 180 МГц 400 МГц Объем энергонезависимой памяти 4 Мб (Flash) 6 Мб (Flash) Объем Retain-памяти до 16 кБайт (SDRAM) 16 кБайт (MRAM) Число циклов перезаписи 50 000 не ограничено Внешние интерфейсы USB-Host (подключение переферии и архивация на флеш-накопители) Отсутствует Есть Питание +5 В в RS-232 Отсутствует Есть Работа в мобильных сетях1 SMS, CSD SMS, CSD, GPRS Быстродействующие дискретные входы Максимальная частота входного сигнала до 10 кГц до 100 кГц Клеммник Тип клеммника Съёмный Съёмный с невыпадающими винтами Батарея/Аккумулятор Источник питания для часов реального времени Аккумулятор LIR2466 Батарея CR2032 Источник питания для Retain-памяти Не требуется, используется MRAM Способ замены Требуется перепайка Простая замена, без перепайки Условия эксплуатации Диапазон рабочих температур -10...+55 °С -40...+55 °С ПО, Библиотеки и пр. Механизм записи Retain-памяти По событию (отключение питания)

• По событию (отключение питания)
• Циклическая запись
• По событию из пользовательской программы2

USB-драйвер для подключения ПЛК к CODESYS Windows XP Windows 7/8/10 Работа с быстрыми входами из прерывания высокочастотного таймера Не поддерживается Поддерживается 1 При использовании модема ПМ01 с sim-модулем SIM800 2 Сохранение Retain из кода возможно только при использовании библиотеки RetainControlLib.lib Функциональная схема
