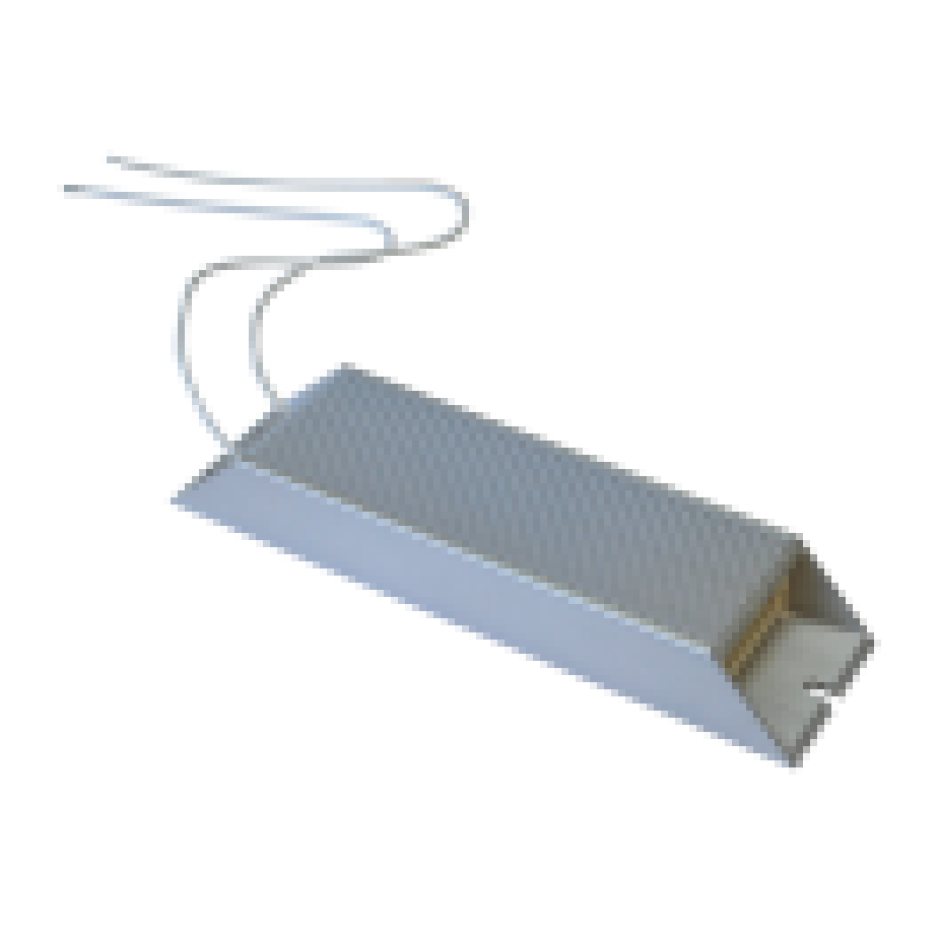

РБ3-056-К68 Тормозной резистор 56 Ом, 0,68 кВт

РБ3-056-К68 Тормозной резистор 56 Ом, 0,68 кВт

При торможении асинхронный двигатель отдает энергию назад в преобразователь частоты (работает в генераторном режиме), вследствие чего напряжение в звене постоянного тока повышается. Интенсивность торможения в этом случае зависит от потерь мощности в преобразователе и двигателе. ПЧВ можно тормозить с мощностью около 20% от номинальной за счет собственных потерь двигателя и преобразователя. Этого обычно достаточно для неинерционных нагрузок, т.е. там, где кинетическая энергия невелика или время торможения не критично. Если требуется произвести быстрое торможение, необходимо использовать тормозной ключ и резистор. При торможении электропривода тормозной резистор подключается к шине постоянного тока внутри преобразователя частоты, и на нем рассеивается энергия от электродвигателя. Это защищает преобразователь от блокировки по причине перенапряжения в звене постоянного тока и, соответственно, от остановки привода. Все преобразователи частоты ОВЕН ПЧВ1 и ПЧВ3 (мощностью до 30 кВт включительно) имеют встроенные тормозные ключи для подключения тормозных резисторов. Тормозные резисторы являются необходимой опцией ПЧВ для работы с высокоинерционными применениями (дымососы, центрифуги, рольганги, тягодутьевые механизмы, транспортные тележки), некоторыми станочными применениями (токарно-винторезные, сверлильные, шлифовальные станки и др.) Компания ОВЕН предлагает пользователям два типа тормозных резисторов. Бюджетная линейка тормозных резисторов РБ1 Резисторы РБ1 представляют собой проволочные балластные резисторы с керамическим корпусом и степенью защиты IP00. Линейка включает в себя 2 типа резисторов:

• 80 Ом, 1 кВт.
• 400 Ом, 200 Вт.

Для каждого номинала мощности ПЧВ может быть использован один резистор или группа резисторов в параллельном включении для обеспечения необходимой мощности торможения. Выбираются исходя из продолжительности включения (ПВ) 10% от времени цикла. Промышленные линейки тормозных резисторов РБ3 Резисторы РБ3 представляют собой балластные резисторы с алюминиевым или керамическим корпусом и степенью защиты IP54. Линейка представлена резисторами для ПВ 10%. Резисторы этих линеек имеют исполнение для вертикального и горизонтального монтажа. Тормозные резисторы промышленных линеек рекомендуются, если требуется:

• Компактный монтаж тормозного резистора.
• Использование в тяжелых условиях работы (увеличенная мощность, выделяемая при торможении).
• Монтаж тормозного резистора вне шкафа управления (требуется высокая степень IP).
