Рамка монтажная 96х96

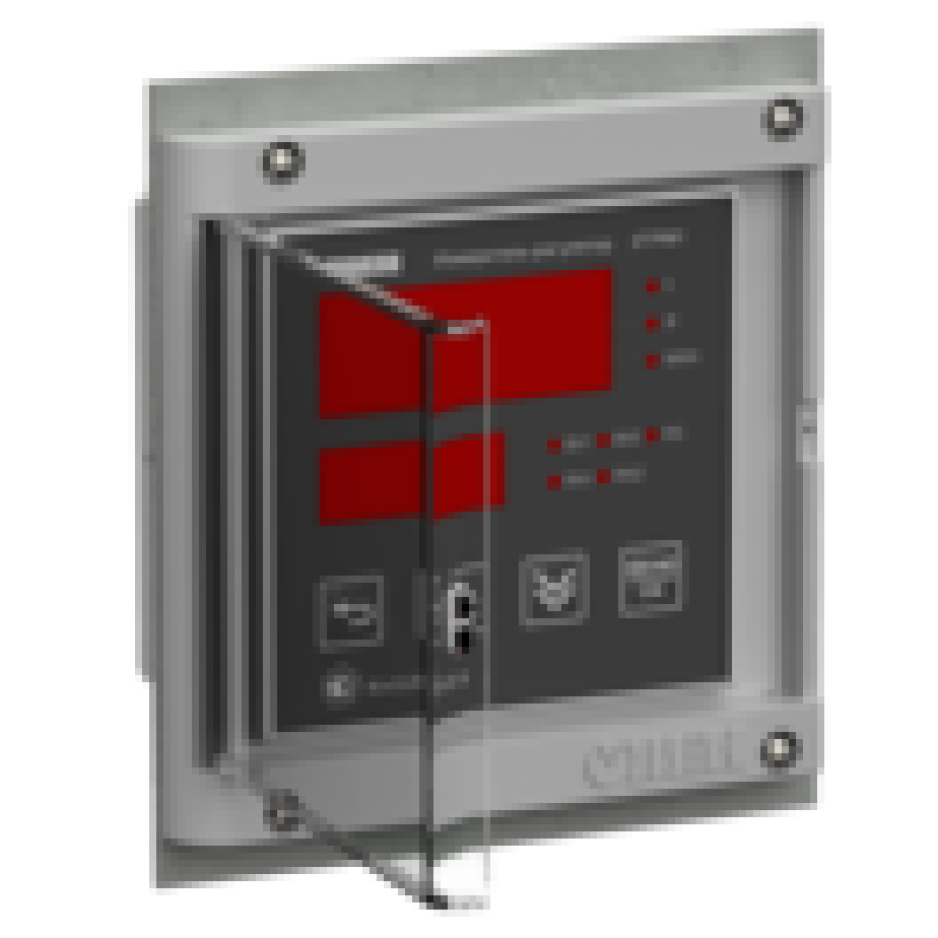

Монтажная рамка предназначена для облегчения монтажа приборов в корпусах Щ1, Щ4, Щ, т.е. для приборов с лицевой панелью 96х96мм. Она позволяет скрыть неровности монтажного отверстия в щите выполненного в не заводских условиях, например "болгаркой", газовым резаком и т.п. Рамка скрывает неровности монтажного отверстия размер которого с учетом неровностей не превышает 112х112 мм. В рамке предусмотрено отверстие диаметром 2 мм, для пломбировочной проволоки или нити. Рамка вместе с прибором крепится к щиту с помощью штатных щитовых кронштейнов. Для жестких условий вибрации может быть предусмотрено крепление через щит на винтах. Монтажная рамка содержит (см. рисунок): 1 – внешняя рамка скрывающая неровности монтажного отверстия в щите; 2 – прозрачная защитная дверца; 3 – внутренняя рамка (подложка); 4 – отверстие для пломбировки; 5 – Винт, шайба, гайка для крепления рамки (4 шт.). Конструкция рамки содержит прозрачную дверцу, которая может открываться на угол до 100 градусов и фиксироваться в открытом положении. Прозрачная дверца осуществляет дополнительную защиту приборов от внешних механических воздействий, защищает лицевую панель от попадания брызг, загрязнений, значительно увеличивает срок службы гибко-пленочной клавиатуры прибора.

цена по запросу
