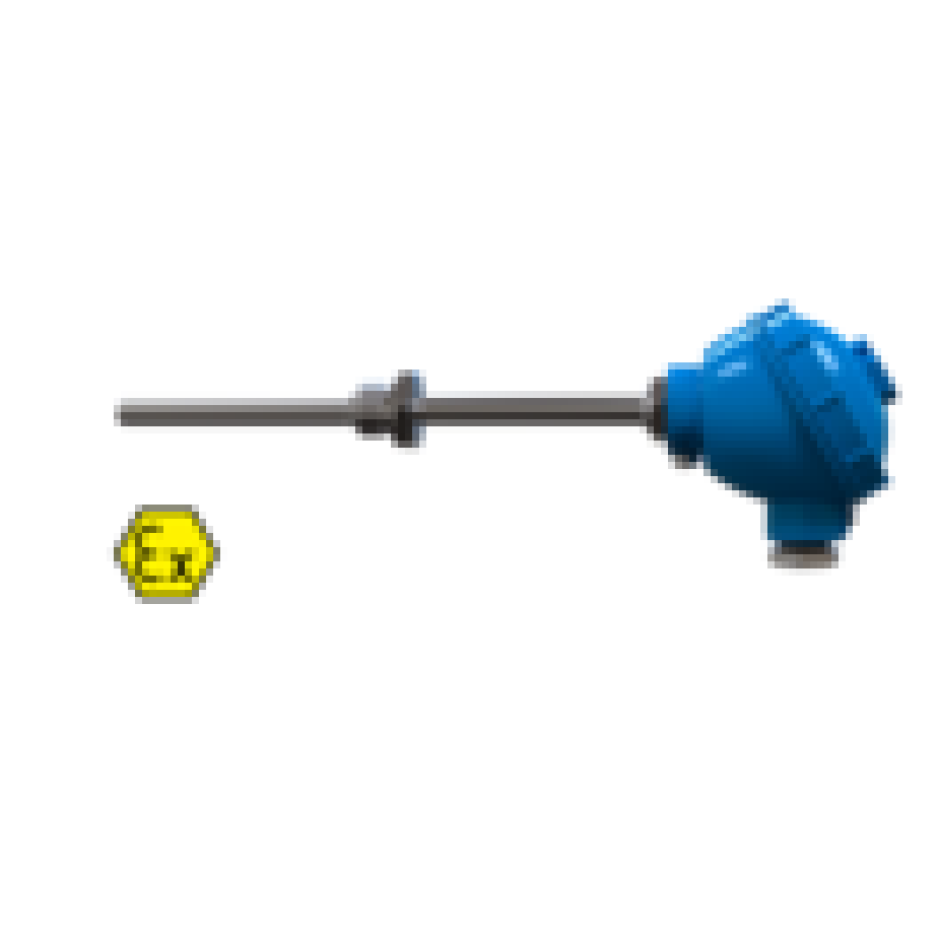

ДТС025Е-РТ100.0,5.200.МГ.И.ЕХI-Т6 [12H]

Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях. Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве. Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

Тип выхода: аналоговый, многопредельный
Диапазон измеряемых температур: –50…+500 °С
НСХ: Pt100
Выходной сигнал: 4…20 мА, HART
Класс точности: ±0,25 %; ±0,5 %
Межповерочный интервал — 2 года
Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Конструктивные исполнения Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм 015 D = 8 мм сталь 12Х18Н10Т 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 025 D = 10 мм Подвижный штуцер 035 D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм 045 D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм 145 D = 6 мм, M = 20 × 1,5 мм**, S = 22 мм Подвижный штуцер 055 D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 Неподвижный штуцер 065 D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 075 D = 10 мм, M = 20 × 1,5 мм**, S = 27 мм 085 D = 10 мм, M = 27 × 2 мм**, S = 32 мм Подвижный штуцер 095 D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 105 D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм * – Длина монтажной части L выбирается при заказе. ** По спец. заказу возможно изготовление датчика с другой резьбой. Конструктивное исполнение коммутационной головки ДТСхх5Е.И ДТСхх5Е.И головка под Exi, металлическая Конструктивное исполнение винта заземления Кабельный ввод М20×1,5 Диаметр подключаемого кабеля до 10 мм Взрывозащищенность датчика Обеспечение взрывозащищенности датчика достигается за счет:

выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011). Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей: Обозначение температурного класса Максимальная температура поверхности, °С Максимальная температура среды измерения, ˚С Температура окружающей среды, ˚С 50М, 100М 100П, Pt100 Т1 ≤ 450 +180 +500 -40... +80 Т2 ≤ 300 Т3 ≤ 200 Т4 ≤ 135 Т5 ≤ 100 -40... +60 Т6 ≤ 85 -40... +55
