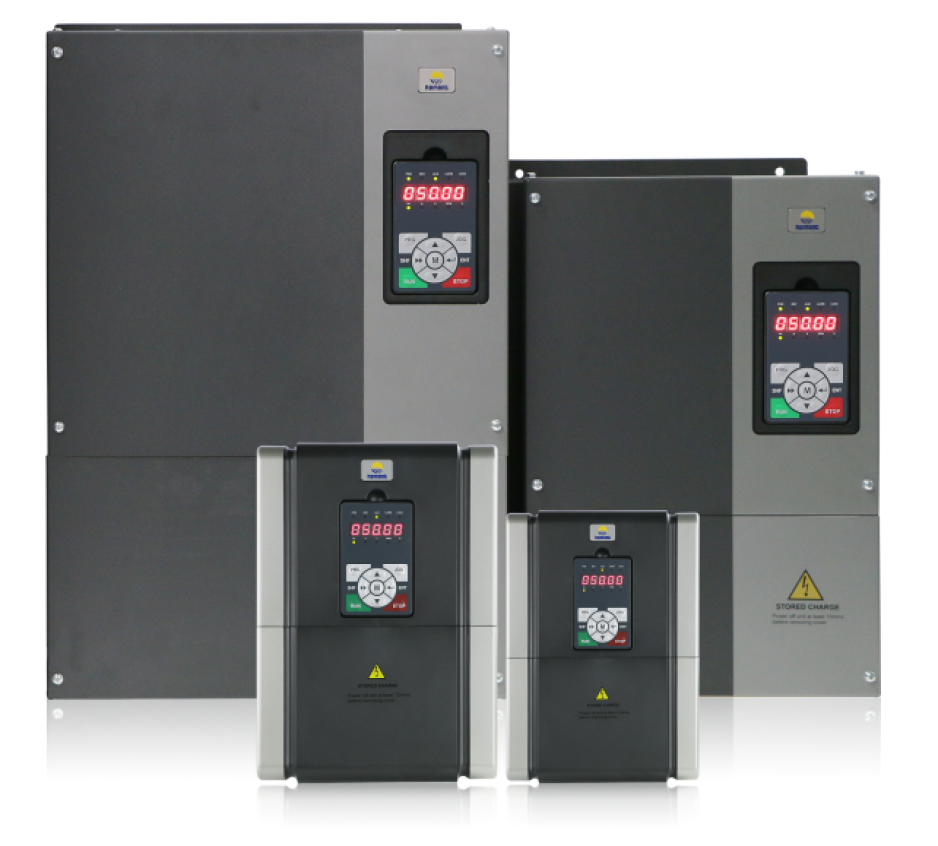

HD31-4T022P

Один преобразователь может управлять группой насосов. Логика каскадного регулирования преобразователя поддерживает управление макс. до 7 насосов.
Подача воды с постоянным напором в определенные периоды времени. Для регулировки оптимального давления в трубопроводе можно задать до 12 периодов времени.
Реализована функция безударного (с контролем фаз) переключения насосов на сеть, и перевод на частотное регулирование.
Дополнительные энергосберегающие режимы. Возможности энергосбережения включая режим ожидания ПЧ.
Функции контроля уровня воды в резервуаре, поддержание давления в трубопроводе.
Автоматическое исключение неисправного насоса из логики каскадного управления.

цена по запросу

Перейти в корзину

Характеристики

Свойства
Значения
Уровень защиты от пыли и влаги
IP20
Температура хранения
От -40°С до +70°С
Температура работы
От -10°С до +40°С без дерейтинга, при температурах от +40°С до +50°С дерейтинг 2% на каждый 1 градус
Релейный выход
R1A/R1B/R1C R2A/R2C~R10A/R10C Мощность контактора: 250 В перем. тока/3 А или 30 В пост. тока/1 А
Рекомендуемый тормозной резистор
25-30(2)
Тормозной блок
Встроенный
Размеры ШхВхГ, мм
235х353х222
Перегрузочная способность
120% от номинального выходного тока в течение 5 минут; 135% от номинального выходного тока в течение
Точность задания частоты
Цифровая настройка: 0,01 Гц; Аналоговая настройка: 0,1%×макс. частота
Параметры регулирования момента в режиме SVC
Время реакции
Ном. мощность двигателя, кВт
22
Модель
HD31-4T022P
Дискретный выход
DO1-DO2, выход с оптической развязкой; DO2 может использоваться как высокоскоростной импульсный выхо
Несущая частота ШИМ-модуляции
от 1 до 16 кГц (дерейтинг 5% на каждый 1 кГц свыше 8 кГц)
Сопротивление вибрации
3.5м/с2 при 2 - 9Гц, 10м/с2 при 9 - 200Гц (МЭК60721-3-3)
Дискретный вход
DI1~DI9, вход с оптической развязкой; *DI6 может быть выбран в качестве высокоскоростного импульсног
Допустимая высота установки
До 1000 м; свыше необходимо учитывать возможный дерейтинг
Параметры использования
В помещении, защищенном от прямых солнечных лучей, без пыли, агрессивных, легковоспламеняющихся газо
Диапазон и точность регулирования скорости в режиме SVC
Диапазон 1:100; точность ±0,5%
Выходная частота, Гц
0 - 400
Номинальный выходной ток преобразователя, А
45
Выходное напряжение, В
от 0 до входного напряжения
Выносная панель управления
HD-LCD: ЖК-панель , уст. база HD-KMB HD-LED-P: панель с потенциометром, уст. база HD-KMB HD-LED-P-S:
Выходная мощность, кВА
30
Входная частота, Гц
50/60 Гц ±5%
Номинальный входной ток преобразователя, А
47
Влажность
До 95%, без образования конденсата
Вес, кг
8,2
Входное напряжение, В
3-фазное, 380 - 460 В перем. т., откл. ±10%, разбаланс
Аналоговый выход
AO1~AO2: (напряжение/ток) 0~+10 В / 0~20 мА
Аналоговый вход
AI1: Напряжение 0~10 В; AI2: (напряжение/ток) -10~+10 В / 0~20 мА
Способ управления
Cкалярное по характеристике V/f, векторное управление без датчика обратной связи SVC
Кабель для подключения выносной панели управления
1м/ 2м/ 3м/ 6м [HD-CAB-1M/ 2M/ 3M/6M]
