HD09-4T0P7G-S

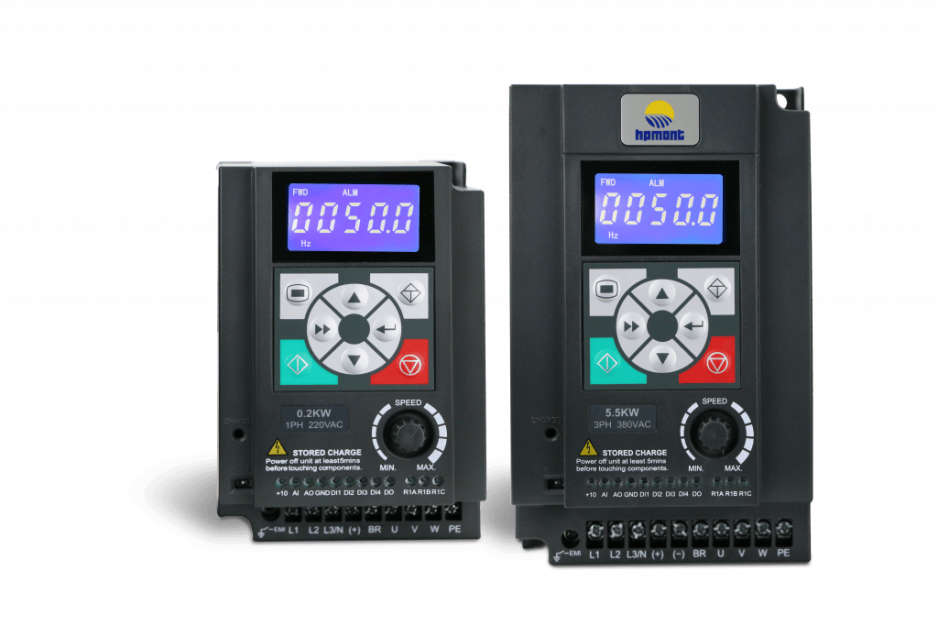

Компактные частотные преобразователи (частотники) отличаются от стандартных устройств своим малогабаритным размером, что делает их идеальными для применения в условиях ограниченного пространства. Несмотря на свои небольшие размеры, они обеспечивают высокую мощность и надежность работы. В нашем каталоге представлены компактные преобразователи частоты небольшой мощности для общепромышленных применений HPmont в модификации HD09-S. В этой серии поддерживается векторный режим (векторное управление без датчика обратной связи SVC).

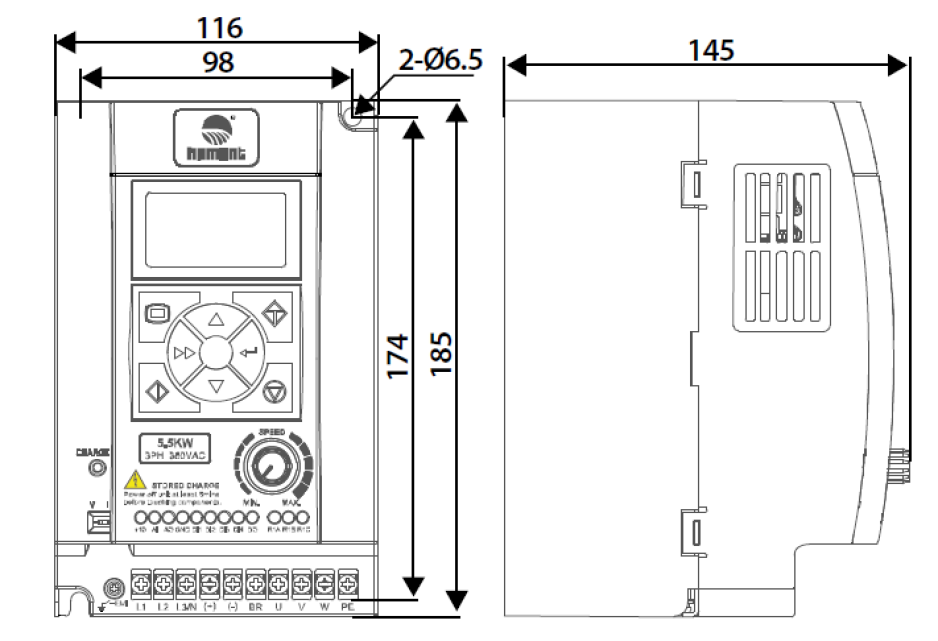

Компактные размеры. Ширина ПЧ не более 116 мм. Возможность монтажа «стенка-к-стенке» без снижения номинальных характеристик.
Большой информативный яркий ЖКИ-дисплей с приятной синей подсветкой. Отображение пяти разрядов с указанием единиц измерения и индикацией состояния работы.
Потенциометр на корпусе ПЧ. Используется для задания частоты и значения уставки при ПИД-регулировании.
Встроенный ЭМС фильтр соответствует требованиям стандарта IEC61800-3 по ЭМС, с возможностью отключения перемычкой.
Встроенный сетевой интерфейс RS-485. Поддержка протокола ModbusRTU. Возможность подключения внешнего пульта управления.
Встроенный тормозной ключ в моделях с трехфазным питанием.
Надежная и удобная конструкция. Отдельный контур воздушного охлаждения с принудительной вентиляцией. Съемный вентилятор охлаждения. Металлическое основание корпуса с пластиковой крышкой. Удобство электромонтажа без снятия крышки.

цена по запросу

Перейти в корзину

Характеристики

Свойства
Значения
Уровень защиты от пыли и влаги
IP20
Температура хранения
От -40°С до +70°С
Температура работы
От -10°С до +40°С без дерейтинга, при температурах от +40°С до +50°С дерейтинг 2% на каждый 1 градус
Релейный выход
R1A/R1B/R1C; Мощность контактора: 250 В перем. тока/3 А или 30 В пост. тока/1 А
Рекомендуемый тормозной резистор
Сопротивление 250-350 Ом, Мощность 0,1 кВт
Тормозной блок
Встроенный

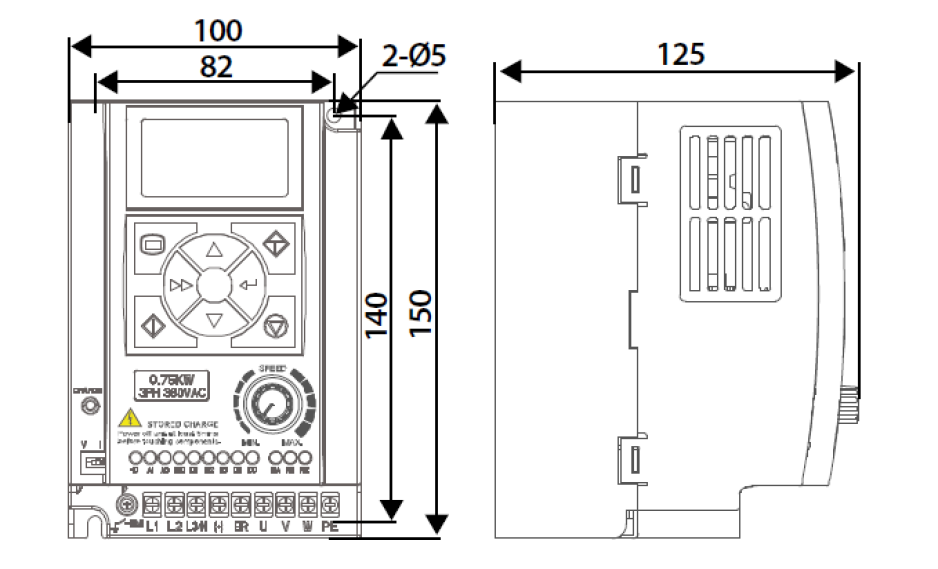

Размеры ШхВхГ, мм
100х150х125
Точность задания частоты
Цифровая настройка: 0,1 Гц; Аналоговая настройка: 0,1%×макс. частота
Перегрузочная способность
150% от номинального выходного тока в течение 2 минут; 180% от номинального выходного тока в течение
Ном. мощность двигателя, кВт
0,75
Модель
HD09-4T0P7G-S
Параметры использования
В помещении, защищенном от прямых солнечных лучей, без пыли, агрессивных, легковоспламеняющихся газо
Допустимая высота установки
До 1000 м; свыше необходимо учитывать возможный дерейтинг
Дискретный выход
DO, выход с оптической развязкой; *Может использоваться как высокоскоростной импульсный выход
Сопротивление вибрации
3.5м/с2 при 2 - 9Гц, 10м/с2 при 9 - 200Гц (МЭК60721-3-3)
Дискретный вход
DI1~DI4, вход с оптической развязкой; *DI4 может быть выбран в качестве высокоскоростного импульсног
Несущая частота ШИМ-модуляции
от 1 до 8 кГц, с автоподстройкой
Выходная частота, Гц
0 - 400
Номинальный выходной ток преобразователя, А
2,3
Выносная панель управления
HD-LED-P: ЖК-панель с потенциометром, уст. база HD-KMB HD-LED-P-S: Миниатюрная ЖК-панель, уст. база
Выходное напряжение, В
от 0 до входного напряжения
Входная частота, Гц
50/60 Гц ±5%
Выходная мощность, кВА
1,5
Номинальный входной ток преобразователя, А
3,4
Влажность
До 95%, без образования конденсата
Вес, кг
1,5
Аналоговый выход
AO: Напряжение 0~10 В
Входное напряжение, В
3-фазное, 380 - 460 В перем. т., откл. ±10%, разбаланс
Способ управления
Cкалярное по характеристике V/f, векторное управление без датчика обратной связи SVC
Аналоговый вход
AI: (напряжение/ток) 0 ~ 10 В / 0 ~ 20 мА; Потенциометр на корпусе ПЧ: 0 ~ 5 В
Кабель для подключения выносной панели управления
1м/ 2м/ 3м/ 6м [HD-CAB-1M/ 2M/ 3M/6M]
