HD09-2S0P4G-S

Характеристики

• Свойства
  Значения
• Уровень защиты от пыли и влаги
  IP20
• Температура хранения
  От -40°С до +70°С
• Температура работы
  От -10°С до +40°С без дерейтинга, при температурах от +40°С до +50°С дерейтинг 2% на каждый 1 градус
• Релейный выход
  R1A/R1B/R1C; Мощность контактора: 250 В перем. тока/3 А или 30 В пост. тока/1 А
• Рекомендуемый тормозной резистор
  -
• Тормозной блок
  Внешний

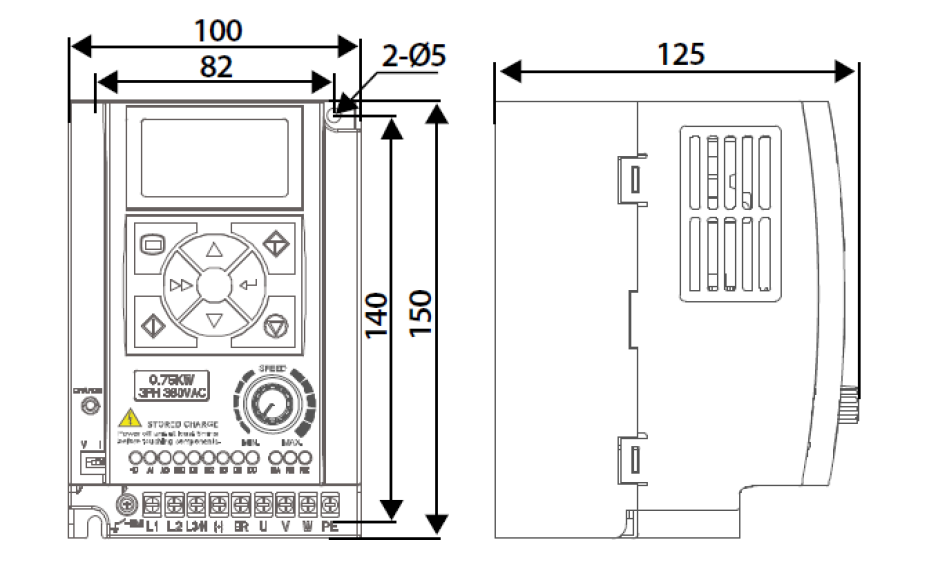

• Размеры ШхВхГ, мм
  100х150х125
• Точность задания частоты
  Цифровая настройка: 0,1 Гц; Аналоговая настройка: 0,1%×макс. частота
• Перегрузочная способность
  150% от номинального выходного тока в течение 2 минут; 180% от номинального выходного тока в течение
• Ном. мощность двигателя, кВт
  0,4
• Модель
  HD09-2S0P4G-S
• Параметры использования
  В помещении, защищенном от прямых солнечных лучей, без пыли, агрессивных, легковоспламеняющихся газо
• Допустимая высота установки
  До 1000 м; свыше необходимо учитывать возможный дерейтинг
• Дискретный выход
  DO, выход с оптической развязкой; *Может использоваться как высокоскоростной импульсный выход
• Сопротивление вибрации
  3.5м/с2 при 2 - 9Гц, 10м/с2 при 9 - 200Гц (МЭК60721-3-3)
• Дискретный вход
  DI1~DI4, вход с оптической развязкой; *DI4 может быть выбран в качестве высокоскоростного импульсног
• Несущая частота ШИМ-модуляции
  от 1 до 8 кГц, с автоподстройкой
• Выходная частота, Гц
  0 - 400
• Номинальный выходной ток преобразователя, А
  2,5
• Выносная панель управления
  HD-LED-P: ЖК-панель с потенциометром, уст. база HD-KMB HD-LED-P-S: Миниатюрная ЖК-панель, уст. база
• Выходное напряжение, В
  от 0 до входного напряжения
• Входная частота, Гц
  50/60 Гц ±5%
• Выходная мощность, кВА
  1,0
• Номинальный входной ток преобразователя, А
  5,8
• Влажность
  До 95%, без образования конденсата
• Вес, кг
  1,5
• Аналоговый выход
  AO: Напряжение 0~10 В
• Входное напряжение, В
  1-фазное, 200 - 240 В перем. т., откл. ±10%, разбаланс
• Способ управления
  Cкалярное по характеристике V/f, векторное управление без датчика обратной связи SVC
• Аналоговый вход
  AI: (напряжение/ток) 0 ~ 10 В / 0 ~ 20 мА; Потенциометр на корпусе ПЧ: 0 ~ 5 В
• Кабель для подключения выносной панели управления
  1м/ 2м/ 3м/ 6м [HD-CAB-1M/ 2M/ 3M/6M]
