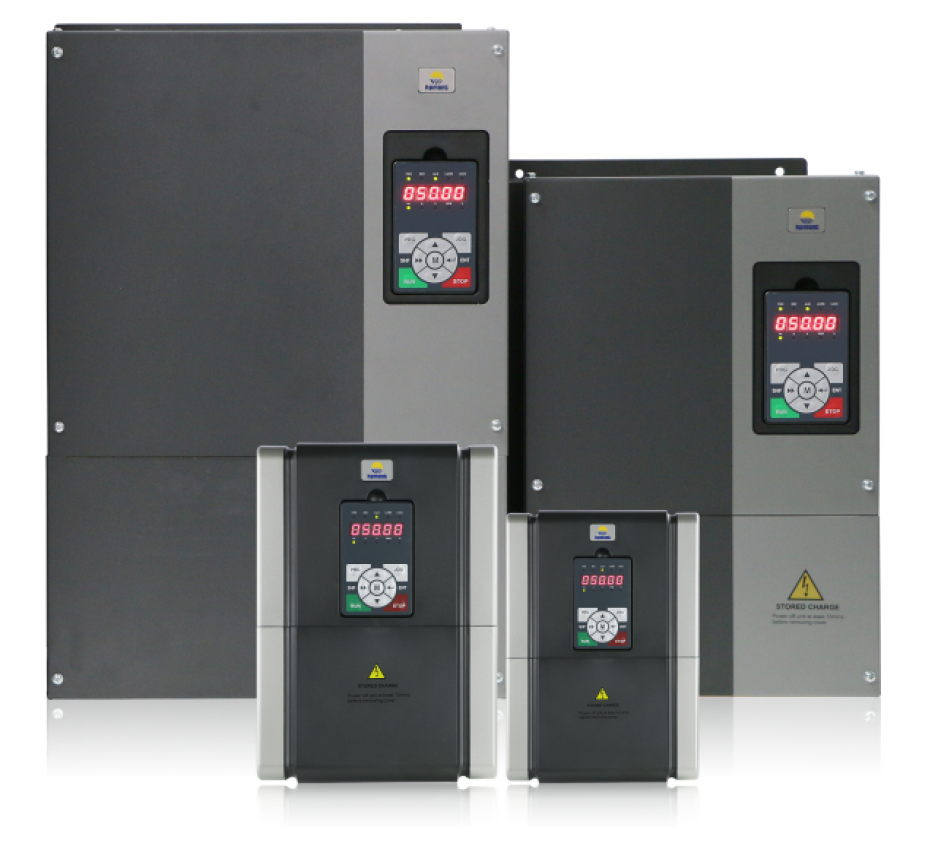

HD31-4T018P

Характеристики

• Свойства
  Значения
• Уровень защиты от пыли и влаги
  IP20
• Температура хранения
  От -40°С до +70°С
• Температура работы
  От -10°С до +40°С без дерейтинга, при температурах от +40°С до +50°С дерейтинг 2% на каждый 1 градус
• Релейный выход
  R1A/R1B/R1C R2A/R2C~R10A/R10C Мощность контактора: 250 В перем. тока/3 А или 30 В пост. тока/1 А
• Рекомендуемый тормозной резистор
  30-40(1.5)
• Тормозной блок
  Встроенный
• Размеры ШхВхГ, мм
  235х353х222
• Перегрузочная способность
  120% от номинального выходного тока в течение 5 минут; 135% от номинального выходного тока в течение
• Точность задания частоты
  Цифровая настройка: 0,01 Гц; Аналоговая настройка: 0,1%×макс. частота
• Параметры регулирования момента в режиме SVC
  Время реакции
• Ном. мощность двигателя, кВт
  18,5
• Модель
  HD31-4T018P
• Дискретный выход
  DO1-DO2, выход с оптической развязкой; DO2 может использоваться как высокоскоростной импульсный выхо
• Несущая частота ШИМ-модуляции
  от 1 до 16 кГц (дерейтинг 5% на каждый 1 кГц свыше 8 кГц)
• Сопротивление вибрации
  3.5м/с2 при 2 - 9Гц, 10м/с2 при 9 - 200Гц (МЭК60721-3-3)
• Дискретный вход
  DI1~DI9, вход с оптической развязкой; *DI6 может быть выбран в качестве высокоскоростного импульсног
• Допустимая высота установки
  До 1000 м; свыше необходимо учитывать возможный дерейтинг
• Параметры использования
  В помещении, защищенном от прямых солнечных лучей, без пыли, агрессивных, легковоспламеняющихся газо
• Диапазон и точность регулирования скорости в режиме SVC
  Диапазон 1:100; точность ±0,5%
• Выходная частота, Гц
  0 - 400
• Номинальный выходной ток преобразователя, А
  37
• Выходное напряжение, В
  от 0 до входного напряжения
• Выносная панель управления
  HD-LCD: ЖК-панель , уст. база HD-KMB HD-LED-P: панель с потенциометром, уст. база HD-KMB HD-LED-P-S:
• Выходная мощность, кВА
  24
• Входная частота, Гц
  50/60 Гц ±5%
• Номинальный входной ток преобразователя, А
  39
• Влажность
  До 95%, без образования конденсата
• Вес, кг
  8,2
• Входное напряжение, В
  3-фазное, 380 - 460 В перем. т., откл. ±10%, разбаланс
• Аналоговый выход
  AO1~AO2: (напряжение/ток) 0~+10 В / 0~20 мА
• Аналоговый вход
  AI1: Напряжение 0~10 В; AI2: (напряжение/ток) -10~+10 В / 0~20 мА
• Способ управления
  Cкалярное по характеристике V/f, векторное управление без датчика обратной связи SVC
• Кабель для подключения выносной панели управления
  1м/ 2м/ 3м/ 6м [HD-CAB-1M/ 2M/ 3M/6M]
