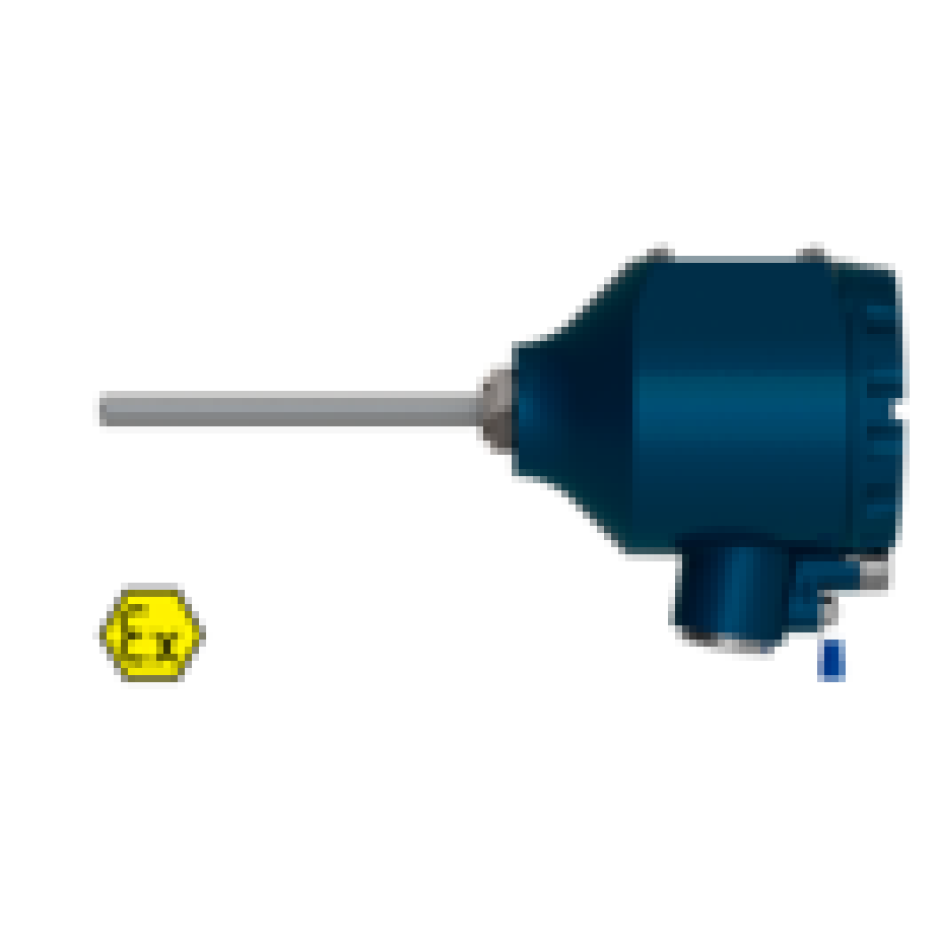

ДТС035Д-РТ100.0,5.60.МГ.И.ЕХD-Т6 [4] (-50..+500 С)

ДТСхх5Д.И предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА. Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.АA87.В.01016/22 на термометры сопротивления). Среда измерения Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ. Области применения Системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве. Особенности ДТСхх5Д.И:

Тип выхода: аналоговый, многопредельный.
Диапазон измеряемых температур: –50…+500 °С.
НСХ: Рt100.
Выходной сигнал: 4…20 мА, HART (только для Рt100).
Класс точности: ±0,25 %; ±0,5 %.
Межповерочный интервал — 2 года.
Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно. Стандартный срок производства – от 6 рабочих дней Конструктивные исполнения Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм 015 D=8 мм сталь 12Х18Н10Т 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 025 D=10 мм Подвижный штуцер 035 D=8 мм M=20×1,5 мм** S=22 мм 045 D=10 мм M=20×1,5 мм** S=22 мм 145 D=6 мм, M=20×1,5 мм** S=22 мм Подвижный штуцер 055 D=10 мм, M=20×1,5 мм** S=22 мм 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 065 D=8 мм, M=20×1,5 мм** S=27 мм ɭ =14 мм 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 075 D=10 мм M=20×1,5 мм** S=27 мм ɭ =14 мм 085 D=10 мм, M=27×2 мм** S=32 мм ɭ =18 мм Подвижный штуцер 095 D=10 мм, M=20×1,5 мм** S=22 мм 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 105 D=8 мм, M=20×1,5 мм** S=27 мм * – Длина монтажной части L выбирается при заказе. ** – По спец. заказу возможно изготовление датчика с трубной резьбой. Конструктивное исполнение коммутационных головок для ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD ДТСхх5Д.И головка под EХD, металлическая Резьба под кабельный ввод М20×1,5 Взрывозащищенность датчика Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду. Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)». Датчик должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика. Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея. Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013). Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей: Обозначение температурного класса Максимальная температура поверхности, °С Максимальная температура среды измерения, ˚С Температура окружающей среды, ˚С 50М, 100М 100П, Pt100 Т1 ≤ 450 +180 +500 -40... +80 Т2 ≤ 300 Т3 ≤ 200 Т4 ≤ 135 Т5 ≤ 100 -40... +60 Т6 ≤ 85 -40... +55

цена по запросу
