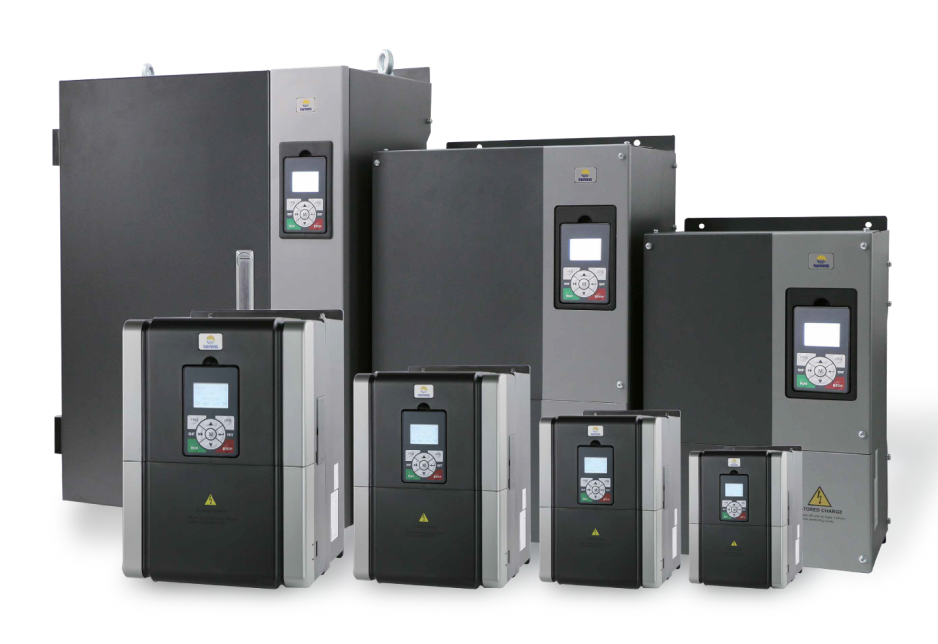

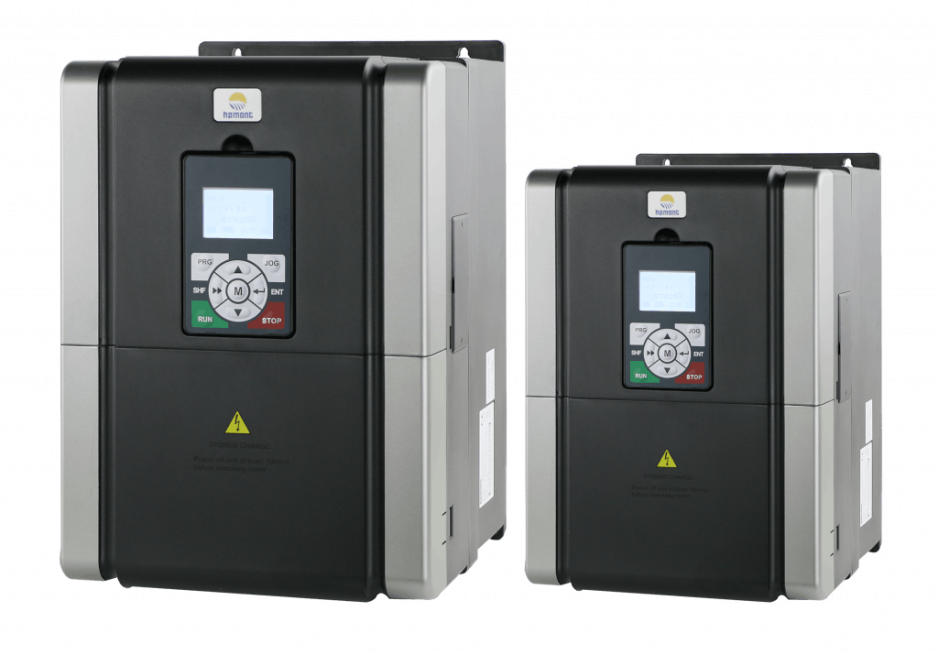

HD50-4T3P7G

Поддерживает работу с асинхронными и синхронными двигателями. Выбор типа двигателя определяется параметром конфигурации.
Режим векторного управления с датчиком обратной связи VC. Точность регулирования частоты вращения: ±0,05%; Диапазон регулирования частоты вращения: 1:1000; Реакция управления крутящим моментом: <50 мс; Пусковой крутящий момент: 180% номинального / 0 Гц.
Стабильная работа без отключения. Автоматический контроль выходного тока и напряжения, усовершенствованная функция подавления перегрузки по току. Защита от перегрузки и отключения при любом времени разгона и торможения, также и в условиях ударной нагрузки.
Прямое управление крутящим моментом. Возможность переключения режима управления крутящим моментом или скоростью. Широкие возможности настройки режима управления крутящим моментом.
Функция контроля натяжения. Различные варианты регулировки натяжения, встроенный автоматический модуль расчета объемного диаметра, усовершенствованный алгоритм компенсации инерции, гибкая регулировка конуса натяжения, автоматическое обнаружение обрыва материала.
Режим работы Simple Servo. Режим сервопривода, режим ориентации по главной оси; Синхронное управление, дистанционное управление.
Широкий выбор карт ОС, позволяет подключать различные типы энкодеров, содержат на борту выход FD (делитель частоты).

цена по запросу

Перейти в корзину

Характеристики

Свойства
Значения
Уровень защиты от пыли и влаги
IP20
Тормозной блок
Встроенный
Температура хранения
От -40°С до +70°С
Температура работы
От -10°С до +40°С без дерейтинга, при температурах от +40°С до +50°С дерейтинг 2% на каждый 1 градус
Релейный выход
R1A/R1B/R1C; Мощность контактора: 250 В перем. тока / 3A или 30 В пост. тока / 1A
Размеры ШхВхГ, мм
165х266х190
Точность задания частоты
Цифровая настройка: 0,01 Гц; Аналоговая настройка: 0,1%×макс. частота
Перегрузочная способность
150% от номинального выходного тока в течение 2 минут; 180% от номинального выходного тока в течение
Параметры регулирования момента в режиме VC
Время реакции
Параметры регулирования момента в режиме SVC
Время реакции
Ном. мощность двигателя, кВт
3,7
Модель
HD50-4T3P7G
Рекомендуемый тормозной резистор
100-150(0.4)
Коммуникационные платы
HDFB-PROFIBUS-DP, HDFB-CAN
Дискретный выход
DO1~DO2, выход с оптической развязкой; *DO2 может использоваться как высокоскоростной импульсный вых
Несущая частота ШИМ-модуляции
от 1 до 16 кГц (дерейтинг 5% на каждый 1 кГц свыше 8 кГц)
Сопротивление вибрации
3.5м/с2 при 2 - 9Гц, 10м/с2 при 9 - 200Гц (МЭК60721-3-3)
Дискретный вход
DI1~DI6, вход с оптической развязкой; *DI6 может быть выбран в качестве высокоскоростного импульсног
Допустимая высота установки
До 1000 м; свыше необходимо учитывать возможный дерейтинг
Параметры использования
В помещении, защищенном от прямых солнечных лучей, без пыли, агрессивных, легковоспламеняющихся газо
Диапазон и точность регулирования скорости в режиме SVC
Диапазон 1:100; точность ±0,5%
Выходная частота, Гц
3 - 400
Платы ввода вывода
HD50-EIO
Номинальный выходной ток преобразователя, А
9
Выходное напряжение, В
от 0 до входного напряжения
Выносная панель управления
HD-LED-P: Панель с потенциометром, уст. база HD-KMB HD-LED-P-S: Миниатюрная панель, уст. база HD-KMB
Выходная мощность, кВА
5.9
Входная частота, Гц
50/60 Гц ±5%
Номинальный входной ток преобразователя, А
11.9
Влажность
До 95%, без образования конденсата
Диапазон и точность регулирования скорости в VC
Диапазон 1:1000; точность ±0,5%
Вес, кг
4,4
Входное напряжение, В
3-фазное, 380 - 460 В перем. т., откл. ±10%, разбаланс
Аналоговый выход
AO1~AO2: (напряжение/ток) 0~+10 В / 0~20 мА
Аналоговый вход
AI1: Напряжение 0~10 В; AI2~AI3: (напряжение/ток) -10~+10 В/0~20 мА
Способ управления
Cкалярное по характеристике V/f, векторное управление без датчика обратной связи SVC, векторное упра
Кабель для подключения выносной панели управления
1м/ 2м/ 3м/ 6м [HD-CAB-1M/ 2M/ 3M/6M]
