ПДУ-3.1.100/1 М01

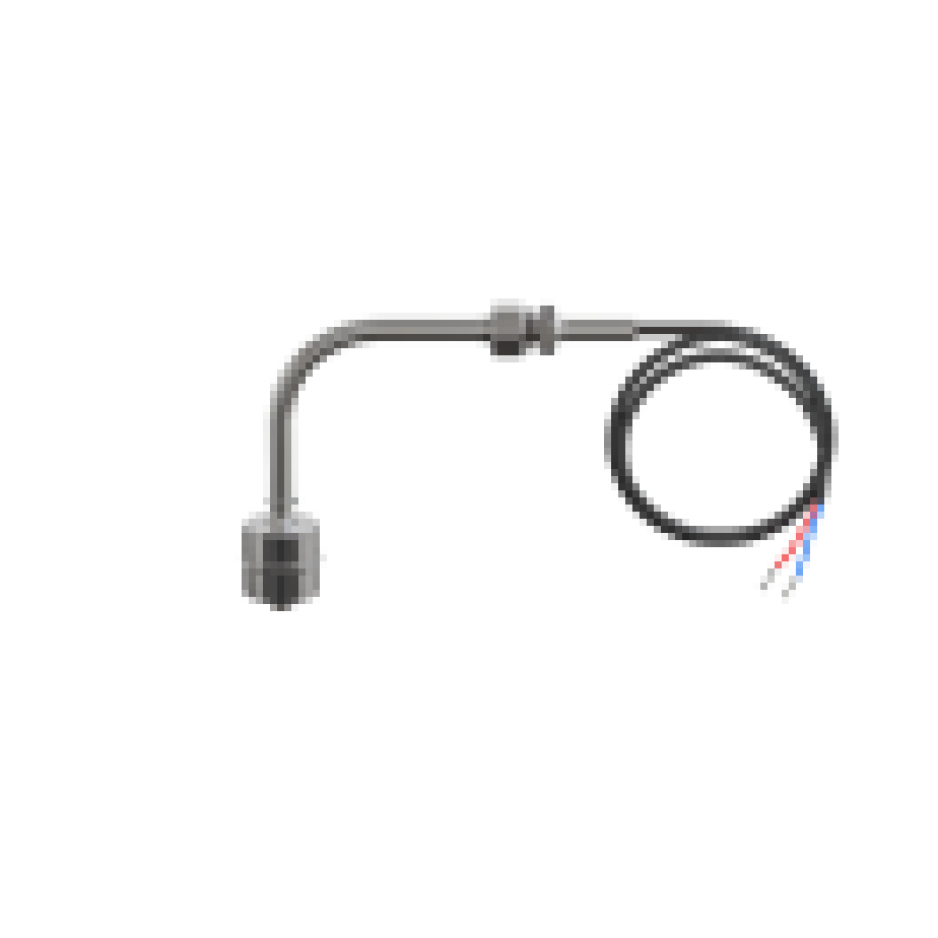

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения. Среда применения Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L. Отличительные особенности
- Сигнализация от 1 до 3 уровней жидкости.
- Длина штока от 50 мм до 3 метров.
- Присоединение: резьба М10×1 (ПДУ-1, ПДУ-2), М16×2 (ПДУ-3), G1, G2; CLAMP в соответствие с DIN 43650 А (DN = 40, 65, 80, 100 мм).
- Устойчивы к пене и пузырькам.
- Подходят для работы с вязкими жидкостями (ПДУ-3).
- Искрозащита 0Ex ia IIC T4 Х (ПДУ-Ех)
- Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.
Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A. Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом. Модификации одноуровневых датчиков Модель Тип монтажа Вид поплавка Длина штока L, минимальная Длина штока L максимальная (под заказ) ПДУ-1.1 Горизонтальный Цилиндрический 100 мм 2 500 мм ПДУ-2(Н).1 Вертикальный Цилиндрический 50 мм 2 500 мм ПДУ-3.1 Вертикальный Шарообразный 100 мм 3 000 мм ПДУ-3Н.1 Вертикальный Шарообразный 150 мм 3 000 мм При заказе модификации с удлиненным штоком кратность длины – 50 мм. Модификации двухуровневых датчиков Модель Тип монтажа Вид поплавка Длина штока L, минимальная Длина штока L, максимальная (под заказ) ПДУ-1.2 Горизонтальный Цилиндрический 150 мм 2 500 мм ПДУ-2(Н).2 Вертикальный Цилиндрический 100 мм 2 500 мм ПДУ-3.2 Вертикальный Шарообразный 200 мм 3 000 мм ПДУ-3Н.2 Вертикальный Шарообразный 250 мм 3 000 мм При заказе модификации с удлиненным штоком кратность длины – 50 мм. Модификации трехуровневых датчиков Модель Тип монтажа Вид поплавка Длина штока L, минимальная Длина штока L, максимальная (под заказ) ПДУ-3.3 Вертикальный Шарообразный 300 мм 3 000 мм При заказе модификации с удлиненным штоком кратность длины – 50 мм. Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1). Рис. 1. - Варианты крепления датчика уровня ПДУ Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2. а) ПДУ с нормально-разомкнутым контактом б) ПДУ с нормально-замкнутым контактом Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня. Применение датчиков уровня ОВЕН ПДУ Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L. ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка. Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
