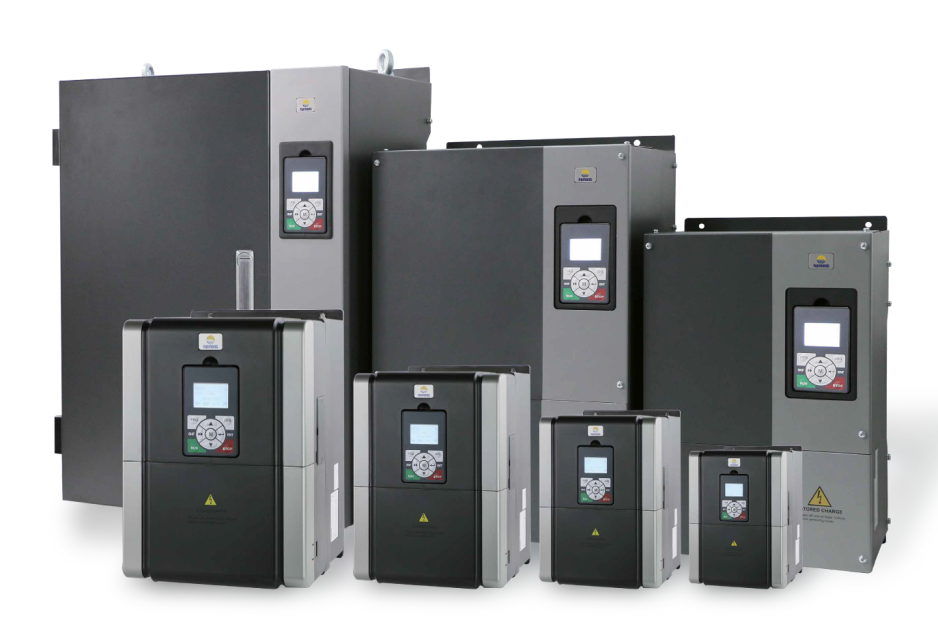

HD50-4T5P5G

Характеристики

• Свойства
  Значения
• Уровень защиты от пыли и влаги
  IP20
• Тормозной блок
  Встроенный
• Температура хранения
  От -40°С до +70°С
• Температура работы
  От -10°С до +40°С без дерейтинга, при температурах от +40°С до +50°С дерейтинг 2% на каждый 1 градус
• Релейный выход
  R1A/R1B/R1C; Мощность контактора: 250 В перем. тока / 3A или 30 В пост. тока / 1A
• Размеры ШхВхГ, мм
  165х266х190
• Точность задания частоты
  Цифровая настройка: 0,01 Гц; Аналоговая настройка: 0,1%×макс. частота
• Перегрузочная способность
  150% от номинального выходного тока в течение 2 минут; 180% от номинального выходного тока в течение
• Параметры регулирования момента в режиме VC
  Время реакции
• Параметры регулирования момента в режиме SVC
  Время реакции
• Ном. мощность двигателя, кВт
  5,5
• Модель
  HD50-4T5P5G
• Рекомендуемый тормозной резистор
  800-100(0.6)
• Коммуникационные платы
  HDFB-PROFIBUS-DP, HDFB-CAN
• Дискретный выход
  DO1~DO2, выход с оптической развязкой; *DO2 может использоваться как высокоскоростной импульсный вых
• Несущая частота ШИМ-модуляции
  от 1 до 16 кГц (дерейтинг 5% на каждый 1 кГц свыше 8 кГц)
• Сопротивление вибрации
  3.5м/с2 при 2 - 9Гц, 10м/с2 при 9 - 200Гц (МЭК60721-3-3)
• Дискретный вход
  DI1~DI6, вход с оптической развязкой; *DI6 может быть выбран в качестве высокоскоростного импульсног
• Допустимая высота установки
  До 1000 м; свыше необходимо учитывать возможный дерейтинг
• Параметры использования
  В помещении, защищенном от прямых солнечных лучей, без пыли, агрессивных, легковоспламеняющихся газо
• Диапазон и точность регулирования скорости в режиме SVC
  Диапазон 1:100; точность ±0,5%
• Выходная частота, Гц
  4 - 400
• Платы ввода вывода
  HD50-EIO
• Номинальный выходной ток преобразователя, А
  13
• Выходное напряжение, В
  от 0 до входного напряжения
• Выносная панель управления
  HD-LED-P: Панель с потенциометром, уст. база HD-KMB HD-LED-P-S: Миниатюрная панель, уст. база HD-KMB
• Выходная мощность, кВА
  8.5
• Входная частота, Гц
  50/60 Гц ±5%
• Номинальный входной ток преобразователя, А
  15
• Влажность
  До 95%, без образования конденсата
• Диапазон и точность регулирования скорости в VC
  Диапазон 1:1000; точность ±0,5%
• Вес, кг
  4,4
• Входное напряжение, В
  3-фазное, 380 - 460 В перем. т., откл. ±10%, разбаланс
• Аналоговый выход
  AO1~AO2: (напряжение/ток) 0~+10 В / 0~20 мА
• Аналоговый вход
  AI1: Напряжение 0~10 В; AI2~AI3: (напряжение/ток) -10~+10 В/0~20 мА
• Способ управления
  Cкалярное по характеристике V/f, векторное управление без датчика обратной связи SVC, векторное упра
• Кабель для подключения выносной панели управления
  1м/ 2м/ 3м/ 6м [HD-CAB-1M/ 2M/ 3M/6M]
