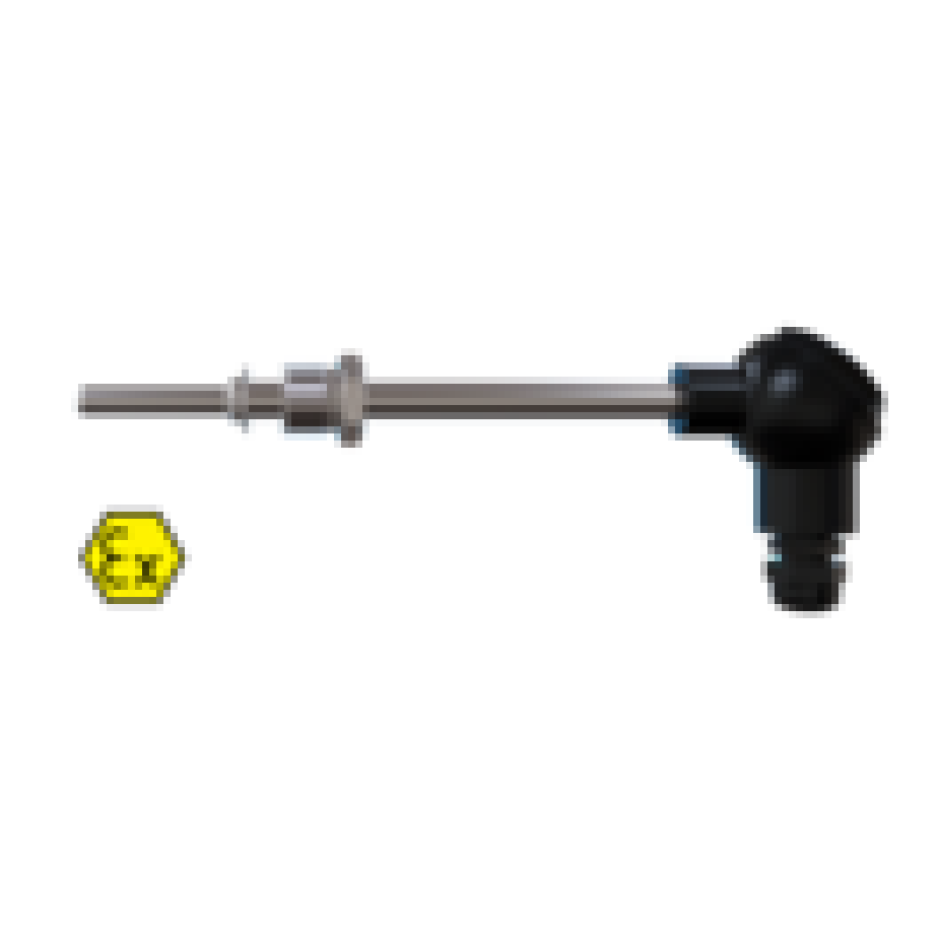

ДТПL045-0100.160.ЕХI-Т3

ДТПL045-0100.160.ЕХI-Т3

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений. Среда измерения Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ. Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Взрывозащищенность датчика обеспечивается следующими средствами

• Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
• Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
• Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC). Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• 200 °С – для клеммных головок из алюминиевого сплава;
• 120 °С – для головок из полиамида

Стандартный срок производства – от 7 рабочих дней. Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН 0Ех ia IIC T1...Т6 Ga Х 0 Датчики относятся к категории особо взрывобезопасного оборудования Ех Знак соответствия стандартам взрывозащиты ia Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) IIC Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) Т1…Т6 Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице Ga Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты Х Особые условия эксплуатации датчиков Температурный класс в маркировке взрывозащиты  Температурный класс Т1 Т2 Т3 Т4 Т5 Т6 Температура окружающей и контролируемой среды, не более 425 °С 275 °С 195 °С 130 °С 95 °С 80 °С Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение коммутационной головки для ДТП Стандартное исполнение Увеличенная Пластмассовая Металлическая Пластмассовая Металлическая М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М20×1,5 Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 10 мм Конструктивные исполнения датчиков Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм 015 D=8 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 025 D=10 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 035 D=8 мм, M=20×1,5 мм**, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 045 D=10 мм, M=20×1,5 мм**, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 С) ДТПК сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 055 D=10 мм, M=20×1,5 мм**, S=22 мм ДТПL сталь 12Х18Н10Т  (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 065 D=8 мм, M=20×1,5 мм**, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)  60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 075 D=10 мм, M=20×1,5 мм**, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) 085 D=10 мм, M=27×2 мм**, S=32 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 095 D=10 мм, M=20×1,5 мм**, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18  (-40…+900 °С), диаметр 10 мм 105 D=8 мм, M=20×1,5 мм**, S=2 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) Подвижный штуцер 185 D=10 мм, M=22×1,5 мм**, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С), диаметр 10 мм 80, 100, 120, 160, 180,200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 195 D=10 мм, M=27×2 мм**, S=32 мм Подвижный штуцер 205 D=10 мм, M=22×1,5 мм**, S=27 мм, R=9,5 мм 215 D=10 мм, M=27×2 мм**, S=32 мм, R=12 мм Подвижный штуцер 265 D=6 мм, M=22×1,5 мм**, S=27 мм  ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.  ** По спец. заказу возможно изготовление датчика с трубной резьбой.  Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
