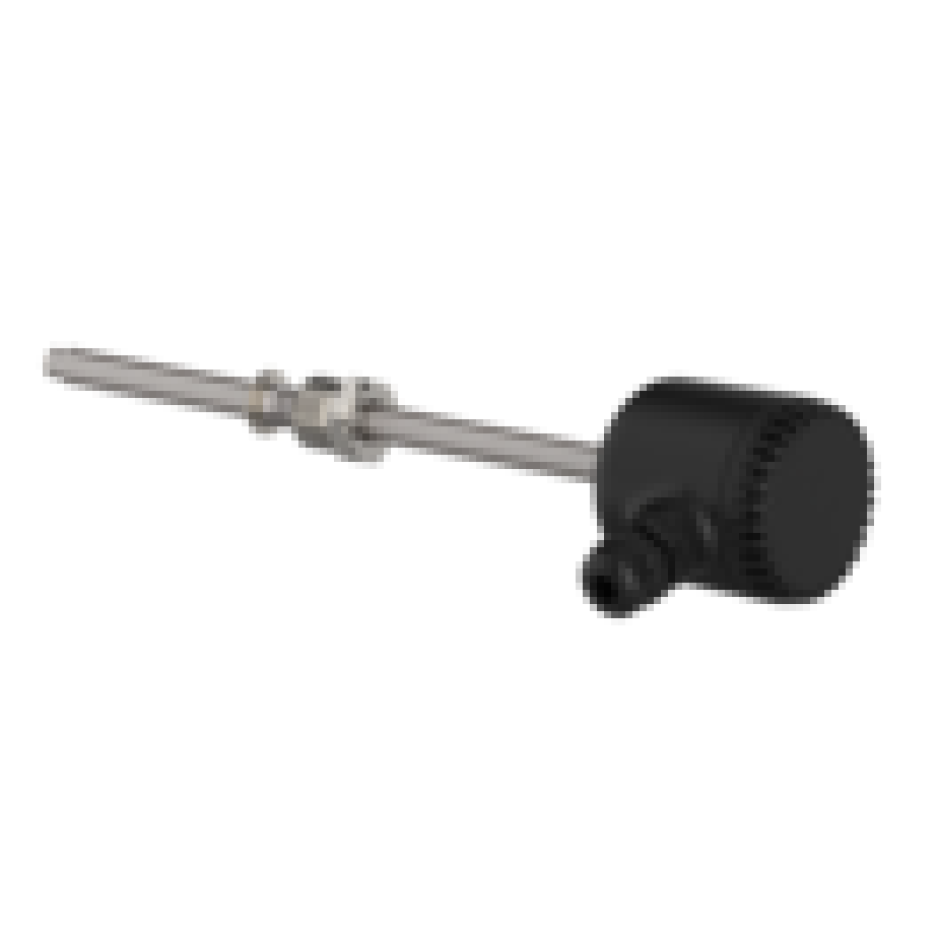

ДТПК 035М-0100.160.1,0.RS
Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU). Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли. Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода. Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485. Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными. В состав термопреобразователей входят:
- первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью. Преимущества датчиков температуры ОВЕН с RS-485
- Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи
- Увеличивают длину линии связи до 1200 метров.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Конструктивные исполнения Конструктивное исполнение Модель (см. обозначение при заказе) Параметры Материал защитной арматуры (диапазон измерения температур) Длина монтажной части L*, мм 015 D=8 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 025 D=10 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 035 D=8 мм, M=20×1,5 мм, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 045 D=10 мм, M=20×1,5 мм, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 055 D=10 мм, M=20×1,5 мм, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 065 D=8 мм, M=20×1,5 мм, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 075 D=10 мм, M=20×1,5 мм, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) 085 D=10 мм, M=27×2 мм, S=32 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 095 D=10 мм, M=20×1,5 мм, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 105 D=8 мм, M=20×1,5 мм, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) Подвижный штуцер 185 D=10 мм, M=22×1,5 мм, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 195 D=10 мм, M=27×2 мм, S=32 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 205 D=10 мм, M=22×1,5 мм, S=27 мм, R=9,5 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) 215 D=10 мм, M=27×2 мм, S=32 мм, R=12 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 265 D=6 мм, M=22×1,5 мм, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 275 D=3 мм D=4,5 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С), диаметр КТМС 3,0 мм ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм сталь AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм сталь AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм ДТПN сплав Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм 60...30000 кратно 10 Подвижный штуцер 285 D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм Подвижный штуцер 295 D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм 365 D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм * Длина монтажной части L выбирается при заказе. ** По спец. заказу возможно изготовление датчика с трубной резьбой. Конструктивное исполнение коммутационной головки для ДТПхх5.RS Конструктивное исполнение головки Под НПЦ-1 Материал головки Пластмассовая Металлическая Чертеж Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
