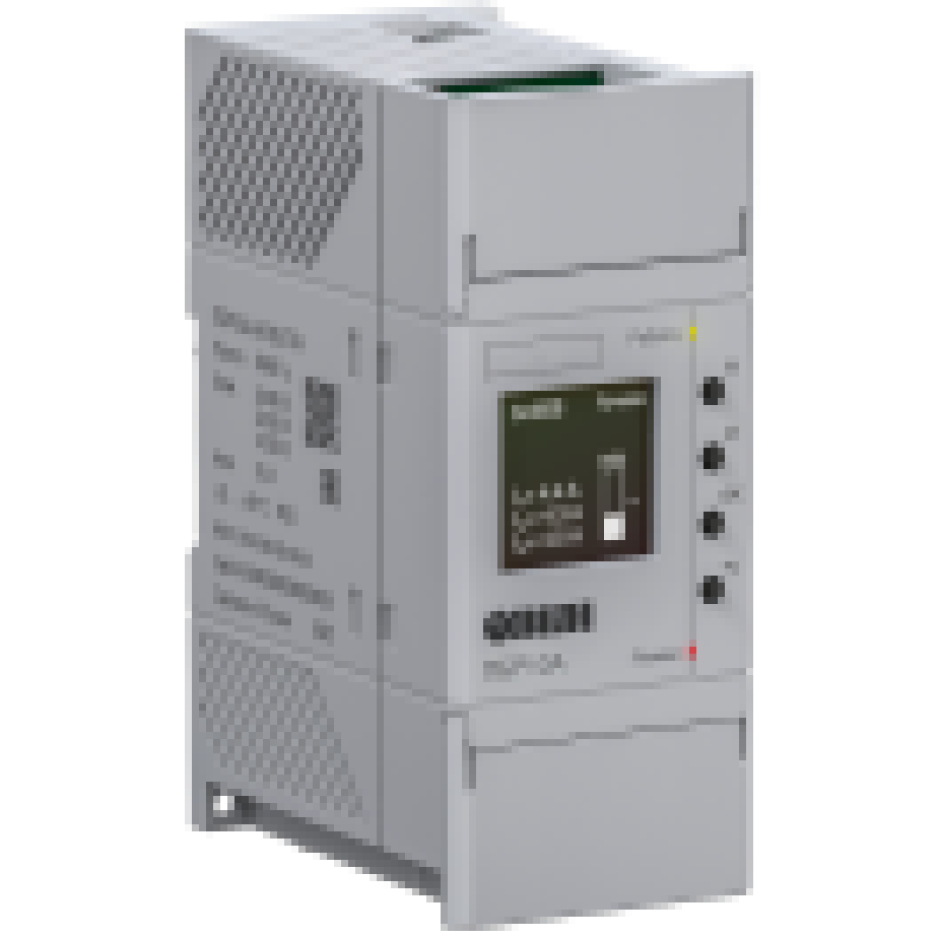

ПБР10А-Д.A.RS.ETH

Прибор представляет собой многофункциональный полупроводниковый пускатель с микропроцессорным управлением, предназначенный для управления и защиты электрических исполнительных механизмов регулирующей, запорно-регулирующей и запорной арматуры, которые имеют в своем составе трехфазные асинхронные или синхронные двигатели с напряжением питания 3×400 В или 3×230 В либо однофазные конденсаторные двигатели переменного тока с напряжением питания 230 В. Преимущества

OLED-дисплей с понятной индикацией.
Компактный корпус.
Несколько интерфейсов для управления (AI, DI, RS-485, Ethernet).
Сохранение журнала событий.
Разделение уровня доступов в меню.
USB-порт для настройки пускателя.

Основные параметры Параметр Характеристика Напряжение питания двигателя

1×230 В (1-фазный двигатель)
3×230 В (3-фазный двигатель)
3×400 В (3-фазный двигатель)

Номинальный ток двигателя До 10 А Пуск Плавный пуск с байпасными реле (время пуска 100 мс) Управление

Универсальный аналоговый вход
5 дискретных входов (3 программируемых)
Ethernet
Micro USB
RS-485

Степень защиты корпуса IP20 Примеры применения Применение ПБР10А в системе водоснабжения Применение ПБР10А в нефтяной промышленности Принцип работы При получении команд на изменение положения арматуры прибор определяет необходимое направление движения арматуры и соответствующим образом коммутирует реле реверса. Далее производится плавный пуск электродвигателя арматуры посредством изменения угла управления силовыми симисторами (время пуска 100 мс). После разгона электродвигателя подключаются байпасные реле и переводят двигатель на работу от сети для снижения тепловых потерь в приборе. При достижении арматурой требуемого положения напряжение с электродвигателя снимается, и арматура останавливается. Положение арматуры контролируется по концевым выключателям и времени или по аналоговому датчику положения.

цена по запросу
