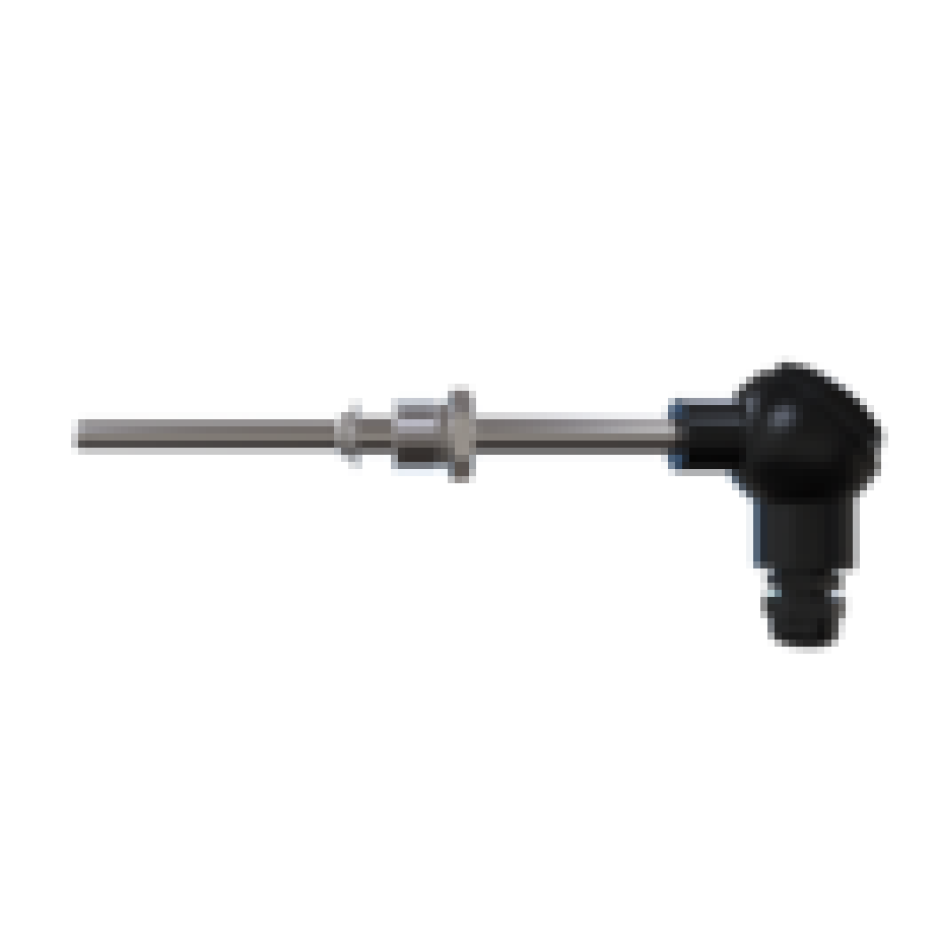

ДТПК205-0110.320

ДТПК205-0110.320

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).  Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

• ТХА (К) – для ДТПК
• ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• 200 °С – для клеммных головок из алюминиевого сплава;
• 120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.  Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2. Конструктивное исполнение коммутационной головки для ДТП Стандартное исполнение Увеличенная Пластмассовая Металлическая Пластмассовая Металлическая       М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М20×1,5 Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 10 мм Конструктивные исполнения датчиков Конструктивное исполнение Модель Параметры Материал Длина монтажной части L, мм 015 D=8 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 025 D=10 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 035 D=8 мм, M=20×1,5 мм**, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 045 D=10 мм, M=20×1,5 мм**, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 С) ДТПК сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 055 D=10 мм, M=20×1,5 мм**, S=22 мм ДТПL сталь 12Х18Н10Т  (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 065 D=8 мм, M=20×1,5 мм**, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С)  60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 075 D=10 мм, M=20×1,5 мм**, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) 085 D=10 мм, M=27×2 мм**, S=32 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) Подвижный штуцер 095 D=10 мм, M=20×1,5 мм**, S=22 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 105 D=8 мм, M=20×1,5 мм**, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) Подвижный штуцер 185 D=10 мм, M=22×1,5 мм**, S=27 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С), диаметр 10 мм 60, 80, 100, 120, 160, 180 ,200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 195 D=10 мм, M=27×2 мм**, S=32 мм Подвижный штуцер 205 D=10 мм, M=22×1,5 мм**, S=27 мм, R=9,5 мм 215 D=10 мм, M=27×2 мм**, S=32 мм, R=12 мм Подвижный штуцер 265 D=6 мм, M=22×1,5 мм**, S=27 мм  ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 ** По спецзаказу возможно изготовление датчика с другой резьбой. Примечания:

1. Исполнение с двумя чувствительными элементами возможно для моделей:

• с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;
• с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;
• с диаметром защитной арматуры 10 мм.

2. Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215. С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
