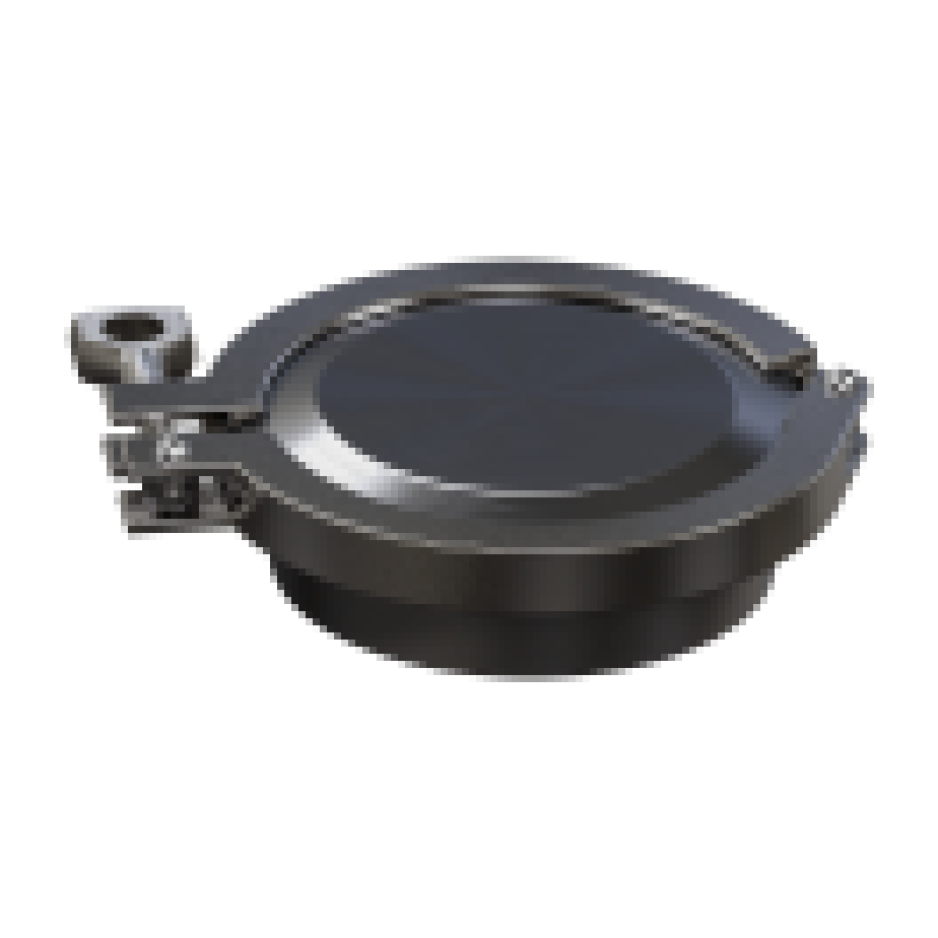

КОМПЛЕКТ СLАМР DN100 DIN32676

КОМПЛЕКТ СLАМР DN100 DIN32676

Соединение CLAMP (КЛАМП) - это быстроразъёмное соединение (БРС), обеспечивающее быстрый и удобный монтаж элементов трубопроводной арматуры при давлении до 10 или до 16 бар в зависимости от модификации. Одним из самым главным преимуществом CLAMP соединений, или как его ещё называют Tri-Clamp, является отсутствие выступающих контуров в его внутренней части, это позволяет избежать застойных зон, скопления в них продукта и последующих за этим процессов “прокисания”. Комплект CLAMP предназначен в качестве закладной детали для датчиков уровня ПДУ-И и ПДУ-RS, датчика давления ПД180 и датчика температуры ДТС205 с аналогичным типом соединения. Все детали изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM. Комплект СLАМР Патрубок (штуцер) под сварку Зажимной хомут Заглушка Прокладка Технические характеристики Наименование параметра Значение Материал прокладки EPDM Температура эксплуатации уплотнения EPDM От 0 до +100 °С Условное давление Ру для DN 65, 80, 100 1,0 МПа Условное давление Ру для DN 20, 25, 32, 40, 50 1,6 МПа Материал патрубка под сварку, зажимного хомута, заглушки Нержавейка AISI 304 Габаритные чертежи Обозначение d1 d2 d3 d4 КОМПЛЕКТ СLАМР DN20 DIN32676 20 23 34 27,5 КОМПЛЕКТ СLАМР DN25 DIN32676 26 29 50,5 43,5 КОМПЛЕКТ СLАМР DN32 DIN32676 32 35 50,5 43,5 КОМПЛЕКТ СLАМР DN40 DIN32676 38 41 50,5 43,5 КОМПЛЕКТ СLАМР DN50 DIN32676 50 53 64 56,5 КОМПЛЕКТ СLАМР DN65 DIN32676 66 70 91 83,5 КОМПЛЕКТ СLАМР DN80 DIN32676 81 85 106 97 КОМПЛЕКТ СLАМР DN100 DIN32676 100 104 119 110
