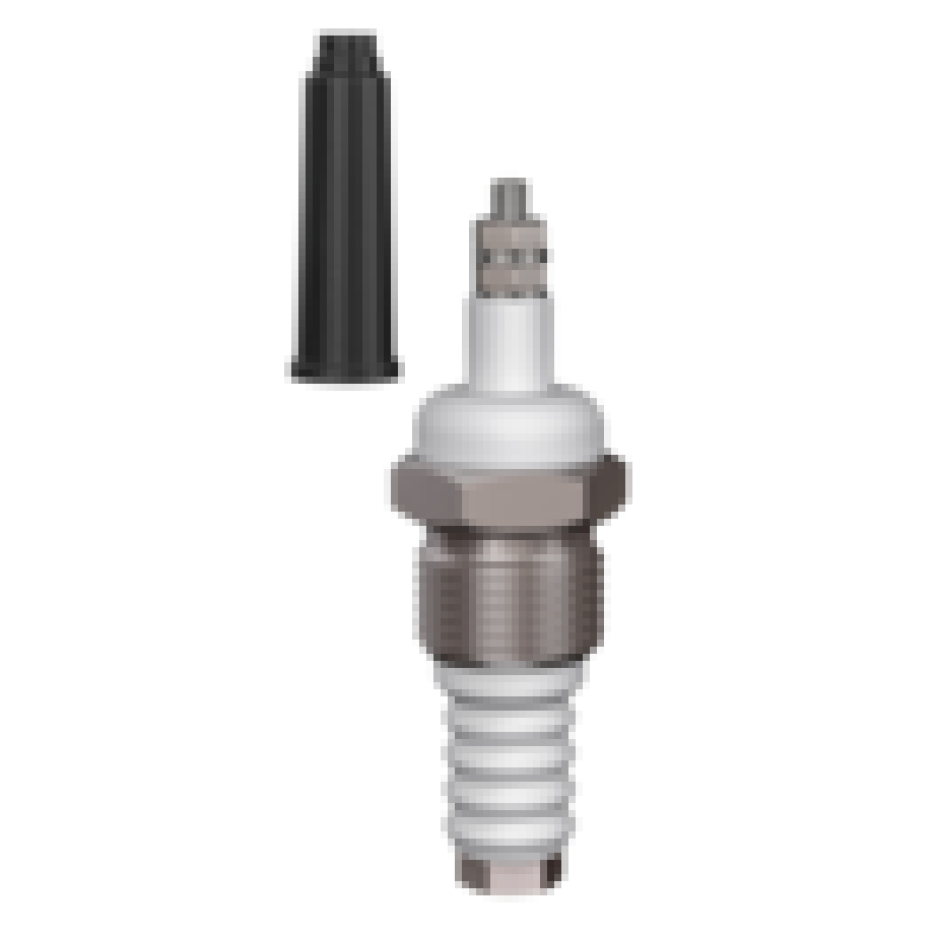

ДС.ПВТ.М27Х1,5 Датчик кондуктометрический
Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости. Отличительные особенности
- 1-, 3- и 4-электродные исполнения.
- Подходят для контроля уровня жидкости, находящейся под давлением (ДС.ПВТ, ДС.ПВТ.4).
- Рабочая температура до 240 °С (ДС.ПВТ).
- Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т.
- Гигиенический (пищевой) сертификат.
* Стержень не входит в комплект поставки датчика, он заказывается отдельно. Модификации кондуктометрических датчиков уровня ОВЕН ДС Кондуктометрические датчики уровня ОВЕН ДС рассчитаны на различные значения рабочего давления и температуры. Датчик ДС.ПВТ подходит для эксплуатации в насыщенном паре. Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС Модификация ДС.ПВТ ДС.П ДС.П.3 ДС.ПВТ.4 Рабочее давление 2,5 МПа - - 1 МПа Рабочая температура 240 °С 100 °С 70 °С 80 °С Количество электродов 1 3 4 Стержни (электроды) для кондуктометрических датчиков уровня Стержень Стержень с адаптером Стержни выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м. Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки. Материал электродов – сталь нержавеющая 12Х18Н10Т. Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки. Конструкция. Принцип работы. Применение Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами. Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах. В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины. В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков. Принцип действия Пример применения (металлический резервуар): вертикальный монтаж Пример применения (металлический резервуар): горизонтальный монтаж
