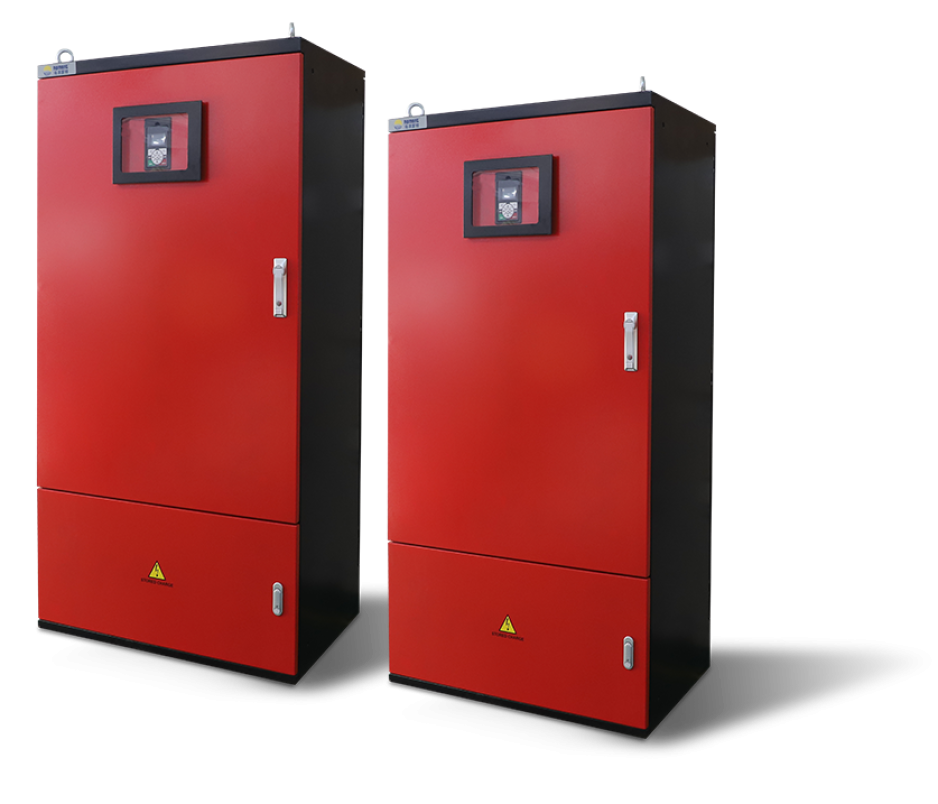

HD3Z-4T200

Характеристики

• Свойства
  Значения
• Уровень защиты от пыли и влаги
  IP20
• Температура хранения
  От -40°С до +70°С
• Температура работы
  -10~+55°С
• Релейный выход
  R1A/R1B/R1C R2A/R2C-R7A/R7C Мощность контактора: 250 В перем. тока / 3A или 30 В пост. тока / 1A
• Тормозной блок
  Встроенный
• Размеры ШхВхГ, мм
  850х1650х500
• Точность задания частоты
  Цифровая настройка: 0,01 Гц; Аналоговая настройка: 0,1%×макс. частота
• Перегрузочная способность
  150% от номинального выходного тока в течение 2 минут; 180% от номинального выходного тока в течение
• Ном. мощность двигателя, кВт
  200
• Модель
  HD3Z-4T200
• Дискретный выход
  DO1
• Сопротивление вибрации
  3,5 м/с2 при 2–9 Гц и 10 м/с2 при 9–200 Гц (IEC60721-3-3)
• Несущая частота ШИМ-модуляции
  от 1 до 6 кГц
• Дискретный вход
  DI1~DI6, вход с оптической развязкой; *DI6 может быть выбран в качестве высокоскоростного импульсног
• Параметры использования
  Допускается использование в средах с повышенной температурой и влажностью, наличием токопроводящей п
• Диапазон и точность регулирования скорости в режиме SVC
  Диапазон 1:100; точность ±0,5%
• Допустимая высота установки
  До 1000 м; свыше необходимо учитывать возможное снижение номинальных характеристик
• Выходная частота, Гц
  0 - 400
• Номинальный выходной ток преобразователя, А
  380
• Выносная панель управления
  HD-LED, HD-LCD
• Выходное напряжение, В
  от 0 до входного напряжения
• Входная частота, Гц
  50/60 Гц ±5%
• Выходная мощность, кВА
  250
• Номинальный входной ток преобразователя, А
  385
• Влажность
  0~100% относительной влажности, возможна конденсация капель воды
• Вес, кг
  310
• Аналоговый выход
  AO1~AO2: (напряжение/ток) 0~+10 В / 0~20 мА
• Входное напряжение, В
  3-фазное, 380 - 460 В перем. т., откл. ±10%, разбаланс
• Способ управления
  Cкалярное по характеристике V/f
• Аналоговый вход
  AI1: Напряжение 0~10 В; AI2: (напряжение/ток) 0+20 мА
• Кабель для подключения выносной панели управления
  HD-CAB-1M, HD-CAB-2M, HD-CAB-3M
