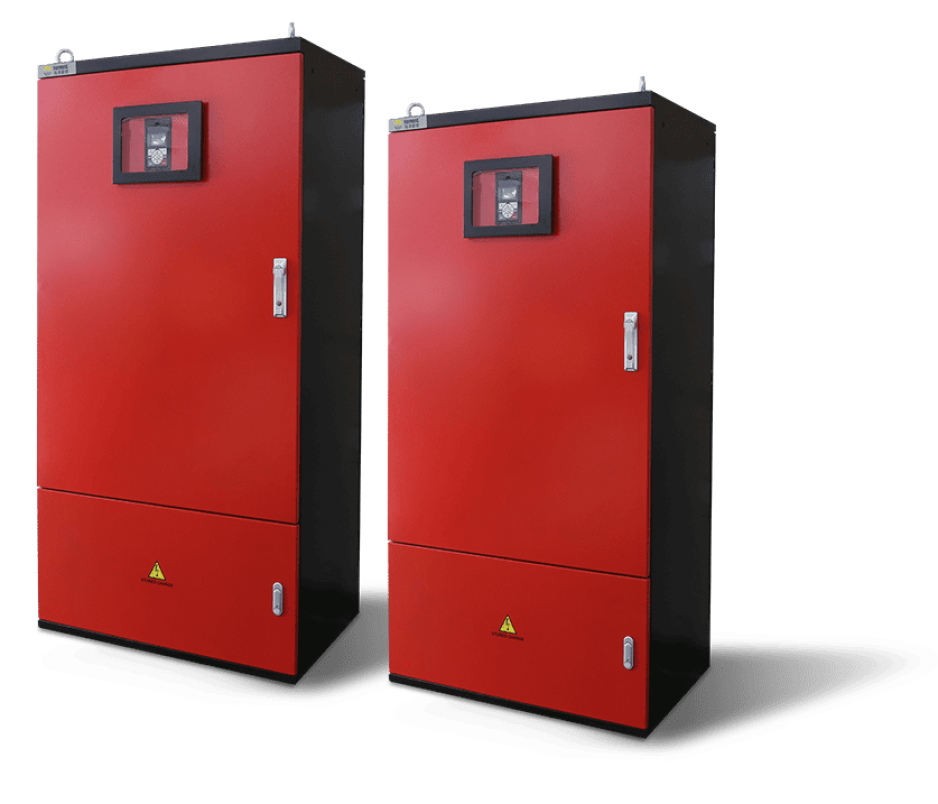

HD3Z-4T160

Высокая производительность, расширенное V/f управление, векторный режим без датчика обратной связи SVC. Компактные размеры, в среднем массогабаритные показатели меньше на 30% по сравнению с другими сериями ПЧ Hpmont. Позволяет проводить компактный электромонтаж. Богатый функциональный набор. Функция ПИД-регулирования процесса, упрощенные функции ПЛК, нитераскладочная функция, функция контроля натяжения и фиксированной длины, многоскоростное управление. Встроенный тормозной блок. Может быть встроен в преобразователи мощностью до 75 кВт. Встроенный сетевой интерфейс RS-485. Поддержка протокола ModbusRTU. Возможность подключения внешнего пульта управления.

цена по запросу

Перейти в корзину

Характеристики

Свойства
Значения
Уровень защиты от пыли и влаги
IP20
Температура хранения
От -40°С до +70°С
Температура работы
-10~+55°С
Релейный выход
R1A/R1B/R1C R2A/R2C-R7A/R7C Мощность контактора: 250 В перем. тока / 3A или 30 В пост. тока / 1A
Тормозной блок
Встроенный
Размеры ШхВхГ, мм
850х1650х500
Точность задания частоты
Цифровая настройка: 0,01 Гц; Аналоговая настройка: 0,1%×макс. частота
Перегрузочная способность
150% от номинального выходного тока в течение 2 минут; 180% от номинального выходного тока в течение
Ном. мощность двигателя, кВт
160
Модель
HD3Z-4T160
Дискретный выход
DO1
Сопротивление вибрации
3,5 м/с2 при 2–9 Гц и 10 м/с2 при 9–200 Гц (IEC60721-3-3)
Несущая частота ШИМ-модуляции
от 1 до 6 кГц
Дискретный вход
DI1~DI6, вход с оптической развязкой; *DI6 может быть выбран в качестве высокоскоростного импульсног
Параметры использования
Допускается использование в средах с повышенной температурой и влажностью, наличием токопроводящей п
Диапазон и точность регулирования скорости в режиме SVC
Диапазон 1:100; точность ±0,5%
Допустимая высота установки
До 1000 м; свыше необходимо учитывать возможное снижение номинальных характеристик
Выходная частота, Гц
0 - 400
Номинальный выходной ток преобразователя, А
304
Выносная панель управления
HD-LED, HD-LCD
Выходное напряжение, В
от 0 до входного напряжения
Входная частота, Гц
50/60 Гц ±5%
Выходная мощность, кВА
200
Номинальный входной ток преобразователя, А
307
Влажность
0~100% относительной влажности, возможна конденсация капель воды
Вес, кг
240
Аналоговый выход
AO1~AO2: (напряжение/ток) 0~+10 В / 0~20 мА
Входное напряжение, В
3-фазное, 380 - 460 В перем. т., откл. ±10%, разбаланс
Способ управления
Cкалярное по характеристике V/f
Аналоговый вход
AI1: Напряжение 0~10 В; AI2: (напряжение/ток) 0+20 мА
Кабель для подключения выносной панели управления
HD-CAB-1M, HD-CAB-2M, HD-CAB-3M
