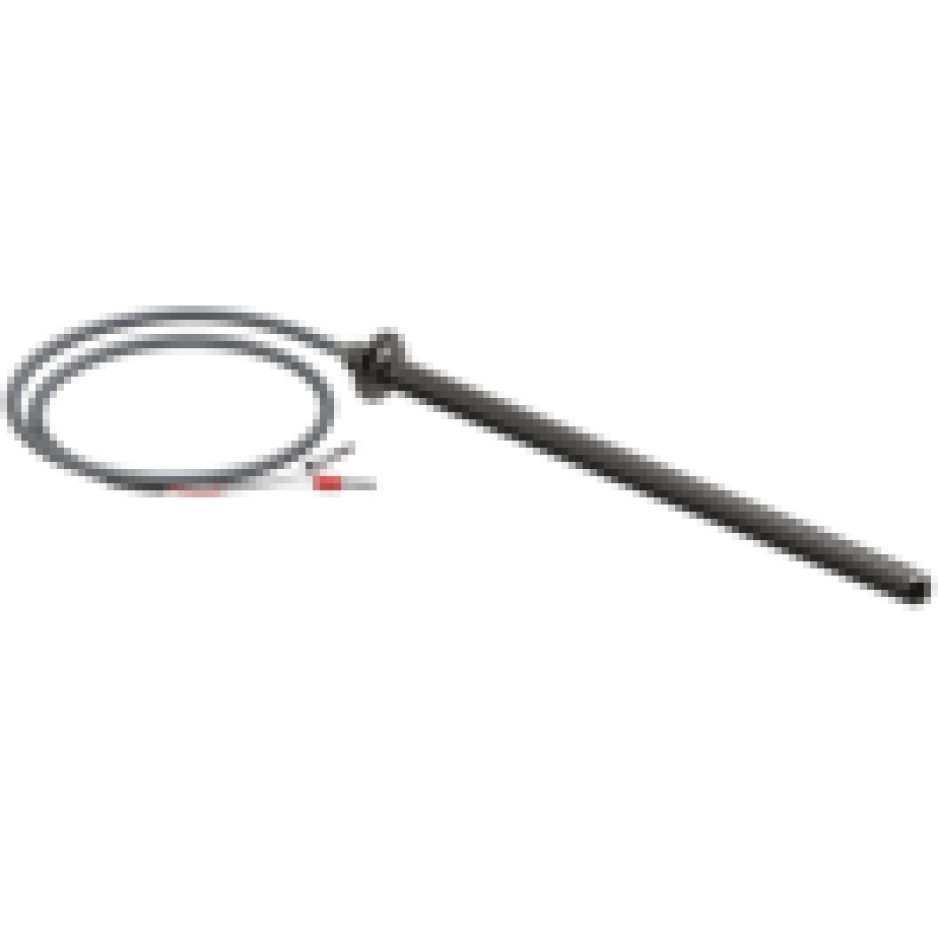

ДТПК 204-00.65/1
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С. Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2. Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1. Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе. Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С. Конструктивные исполнения датчиков Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм 014 D = 5 мм ДТПК, ДТПL латунь (-40…+300 °C) 25 024 D = 8 мм ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С) 30 Накидная гайка 034 D = 5 мм М = 8×1 мм** ДТПК, ДТПL латунь (-40…+300 °С) 25 044 D = 8 мм M = 12×1,5 мм** ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С) 30 054 D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 064 D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм 074 D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм 084 D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм 094 D = 6 мм, D1 = 13 мм 104 D = 8 мм, D1 = 18 мм 114 D = 10 мм, D1 = 18 мм Подвижный штуцер 124 D = 6 мм M = 16×1,5 мм** S = 17 мм 10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500 134 D = 8 мм M = 20×1,5 мм** S = 22 мм 144 D = 10 мм M = 20×1,5 мм** S = 22 мм Подвижный штуцер 154 D = 10 мм M = 20×1,5 мм** S = 22 мм 194 D = 5 мм, D1 = 10 мм 60, 80, 100, 120, 160, 200, 250, 320 Накидная гайка 204 M = 10×1 мм** S = 14 мм ДТПК, ДТПL латунь (-40…+400 °С) 40, 65 534 d = 4,5 мм Под М4 ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ; -40…+300 °C – c кабелем ДКТ; −40…+400 °C c кабелем КТППЭ) 39 554 d = 5,5 мм Под М5 39 564 d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм 58 574 d = 8,4 мм Под М8 D =22 мм S=0,75 мм 61 584 d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм 63 594 d = 13 мм Под М12 D = 30 мм S = 1,0 мм 71 644 D = 4,5 мм М = 6×1 мм S = 10 мм ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ) 13, 20, 30 * Длина кабельного вывода l и длина монтажной части L выбираются при заказе. ** По спец. заказу возможно изготовление датчика с трубной резьбой. Примечания:
- С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.
- С кабельным выводом из СФКЭ изготавливаются:
- Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
- Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
- С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
- Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар. Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4 Кабель термопарный тип К (ХА), хромель-алюмель Конструктивное исполнение Наименование Описание Температурный диапазон Внешний диаметр (толщина/ширина) 1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод -40…+300 °С 1,8/2,0 2,0/2,8 2,8/4,0 1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки Кабель СФКЭ ХА 2×0,5 Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель 2 – количество жил 0, 5 – сечение жилы Красный наконечник НШВИ установлен на положительный электрод. -60…+250 °С 3,0/4,5 1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали Кабель КТППЭ-ХА Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод -50…+400 °С 2,7/4,0 Кабель термопарный тип L (ХK), хромель-копель Конструктивное исполнение Наименование Описание Температурный диапазон Внешний диаметр (толщина/ширина) 1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком ДКТL011-0,5 ДКТL011-0,7 Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция – нить К11С6 Красной термоусадочной трубкой помечен положительный электрод -40…+300 °С 1,8/2,0 2,0/2,8 1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки Кабель СФКЭ ХК 2×0,5 Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель 2 – количество жил 0, 5 – сечение жилы Красный наконечник НШВИ установлен на положительный электрод. -60…+250 °С 3,0/4,5 1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали Кабель КТППЭ-ХК Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод -50…+400 °С 2,7/4,0
