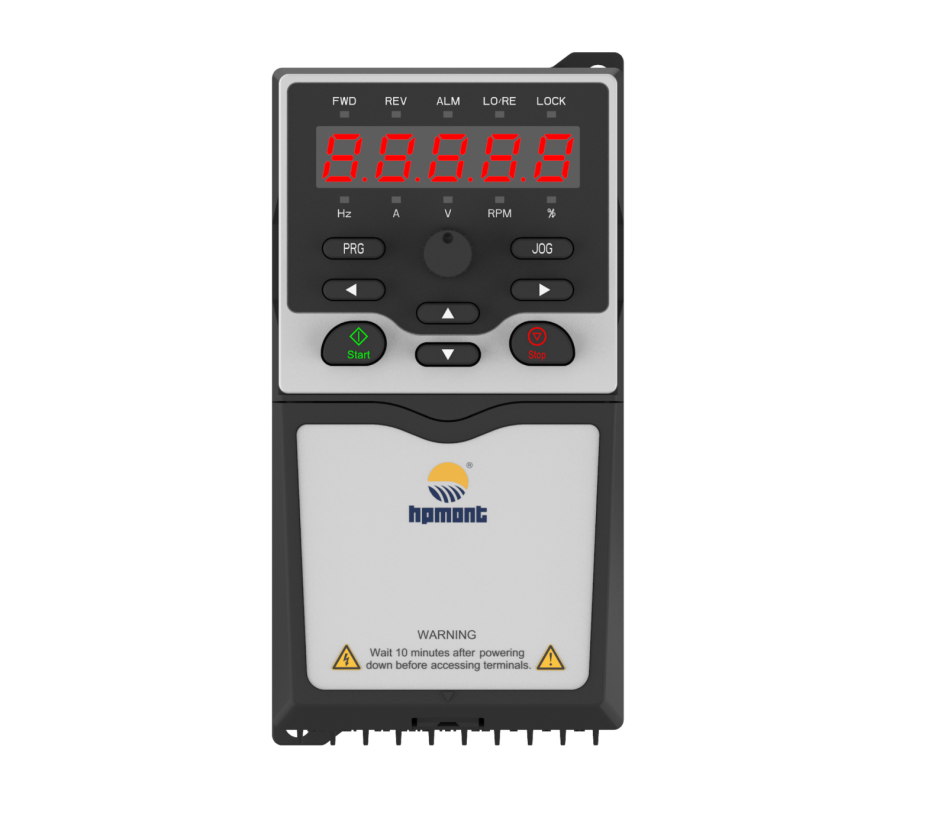

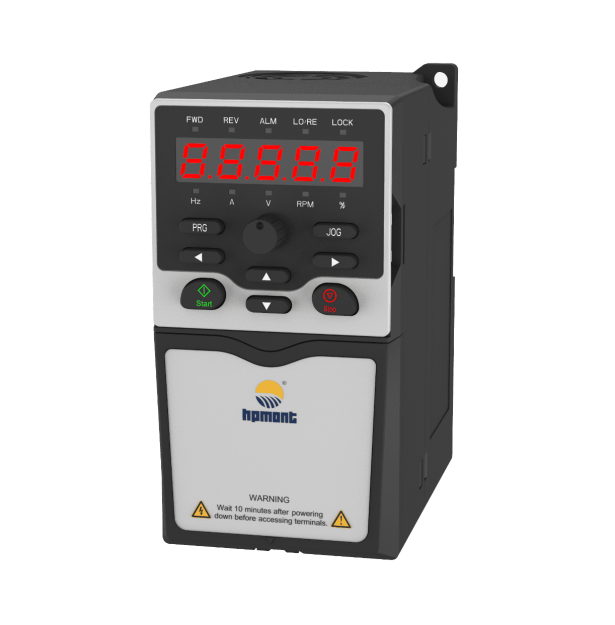

HD07-4T0P4-S

HD07-S — это суперкомпактный преобразователь частоты небольшой мощности (до 0,75 кВт) для широкого круга задач с поддержкой скалярного (V/f) и векторного управления без датчика обратной связи (SVC).
Самая компактная серия ПЧ в линейке. Ширина всего 68мм! Монтаж стенка-к-стенке. Позволяет проектировать компактные размеры шкафов управления.
Встроенный коммуникационный интерфейс RS485. Подключение через клеммник или через разъем RJ45. Поддержка протокола ModbusRTU.
Съемная панель управления с возможностью выносного монтажа на дверь шкафа управления. Поддерживается функция копирования параметров на пульт.
Встроенный ЭМС фильтр соответствует требованиям стандарта IEC61800-3 по ЭМС, с возможностью отключения перемычкой.
Удобный монтаж преобразователя. Возможность установки на DIN-рейку или панельный монтаж на винтах.
Потенциометр на корпусе ПЧ. При эксплуатации используется для задания частоты (или задания параметра процесса при ПИД-регулировании).
Поддержка скалярного и векторного метода управления асинхронным двигателем.

цена по запросу

Перейти в корзину

Характеристики

Свойства
Значения
Уровень защиты от пыли и влаги
IP20
Температура хранения
От -40°С до +70°С
Температура работы
–10~+40°C без снижения мощности. При температурах 40~50°C выходной ток должен снижаться на 2% на каж
Релейный выход
R1A/R1B/R1C; Мощность контактора: 250 В перем. тока/3 А или 30 В пост. тока/1 А
Тормозной блок
Встроенный модуль управления тормозом при достижении частоты (FDT)
Размеры ШхВхГ, мм
68х134х122
Точность задания частоты
Цифровая настройка: 0,01 Гц; Аналоговая настройка: 0,1%×макс. частота
Перегрузочная способность
150% от номинального выходного тока в течение 2 минут; 180% от номинального выходного тока в течение
Ном. мощность двигателя, кВт
0,4
Модель
HD07-4T0P4-S
Параметры использования
В помещении, защищенном от прямых солнечных лучей, без пыли, агрессивных, легковоспламеняющихся газо
Допустимая высота установки
До 1000 м; свыше необходимо учитывать возможный дерейтинг
Дискретный выход
DO1~DO2, выход с оптической развязкой; *DO2 может использоваться как высокоскоростной импульсный вых
Сопротивление вибрации
3,5 м/с2 при 2–9 Гц и 10 м/с2 при 9–200 Гц (IEC60721-3-3)
Дискретный вход
DI1~DI5, вход с оптической развязкой; *DI5 может быть выбран в качестве высокоскоростного импульсног
Несущая частота ШИМ-модуляции
от 1 до 7 кГц
Выходная частота, Гц
50/60 Гц ±5%
Номинальный выходной ток преобразователя, А
1,4
Выносная панель управления
HD-LED-P, HD-LED-P-S
Выходное напряжение, В
от 0 до входного напряжения
Входная частота, Гц
50/60 Гц ±5%
Выходная мощность, кВА
1,0
Номинальный входной ток преобразователя, А
1,8
Влажность
До 95%, без образования конденсата
Вес, кг
1,5
Аналоговый выход
AO: Напряжение 0~10 В
Входное напряжение, В
3-фазное, 380 - 460 В перем. т., откл. ±10%, разбаланс
Способ управления
Cкалярное по характеристике V/f, векторное управление без датчика обратной связи SVC
Аналоговый вход
AI: (напряжение/ток) 0 ~ 10 В / 0 ~ 20 мА; AI2: 0 - 10В (вход напряжения)
Кабель для подключения выносной панели управления
HD-CAB-1M, HD-CAB-2M, HD-CAB-3M
