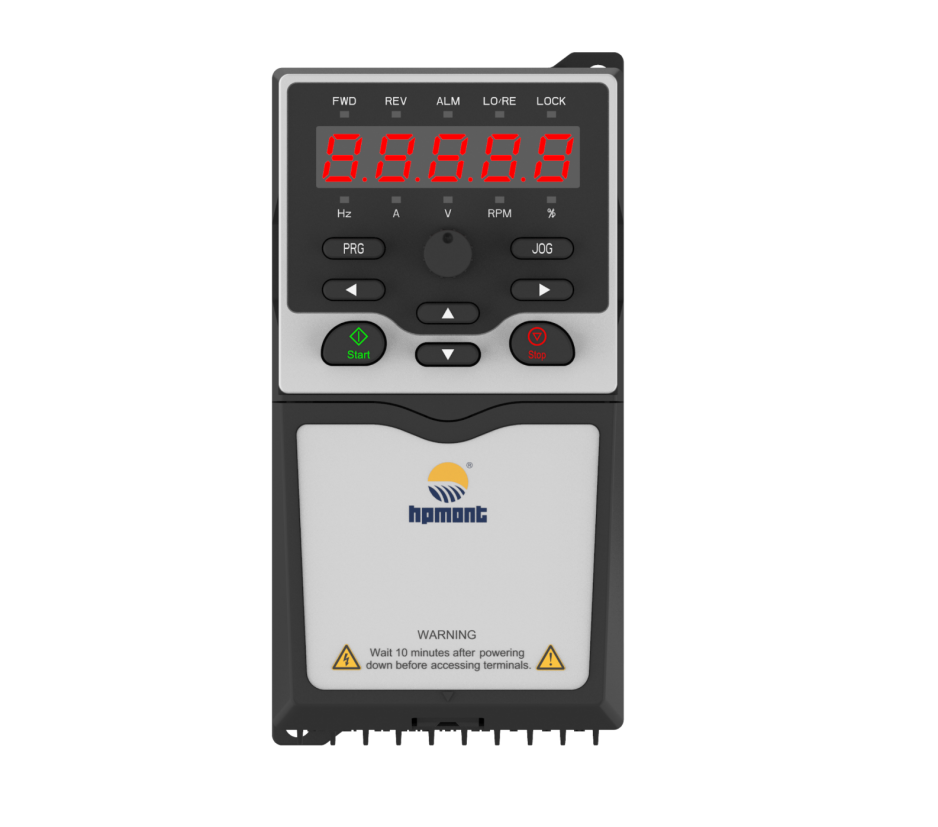

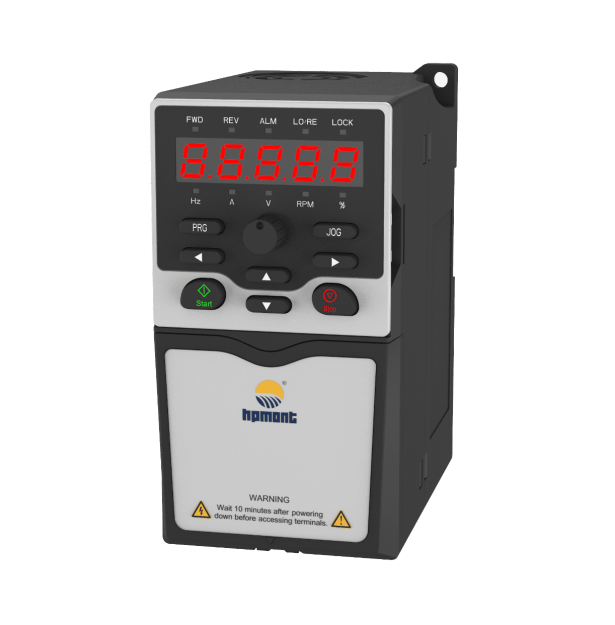

HD07-2S0P4-S

Характеристики

• Свойства
  Значения
• Уровень защиты от пыли и влаги
  IP20
• Температура хранения
  От -40°С до +70°С
• Температура работы
  –10~+40°C без снижения мощности. При температурах 40~50°C выходной ток должен снижаться на 2% на каж
• Релейный выход
  R1A/R1B/R1C; Мощность контактора: 250 В перем. тока/3 А или 30 В пост. тока/1 А
• Рекомендуемый тормозной резистор
  -
• Тормозной блок
  Встроенный модуль управления тормозом при достижении частоты (FDT)
• Размеры ШхВхГ, мм
  68х134х122
• Точность задания частоты
  Цифровая настройка: 0,01 Гц; Аналоговая настройка: 0,1%×макс. частота
• Перегрузочная способность
  150% от номинального выходного тока в течение 2 минут; 180% от номинального выходного тока в течение
• Ном. мощность двигателя, кВт
  0,4
• Модель
  HD07-2S0P4-S
• Параметры использования
  В помещении, защищенном от прямых солнечных лучей, без пыли, агрессивных, легковоспламеняющихся газо
• Допустимая высота установки
  До 1000 м; свыше необходимо учитывать возможный дерейтинг
• Дискретный выход
  DO1~DO2, выход с оптической развязкой; *DO2 может использоваться как высокоскоростной импульсный вых
• Сопротивление вибрации
  3,5 м/с2 при 2–9 Гц и 10 м/с2 при 9–200 Гц (IEC60721-3-3)
• Дискретный вход
  DI1~DI5, вход с оптической развязкой; *DI5 может быть выбран в качестве высокоскоростного импульсног
• Несущая частота ШИМ-модуляции
  от 1 до 7 кГц
• Выходная частота, Гц
  50/60 Гц ±5%
• Номинальный выходной ток преобразователя, А
  2,5
• Выносная панель управления
  HD-LED-P, HD-LED-P-S
• Выходное напряжение, В
  от 0 до входного напряжения
• Входная частота, Гц
  50/60 Гц ±5%
• Выходная мощность, кВА
  1,0
• Номинальный входной ток преобразователя, А
  5,8
• Влажность
  До 95%, без образования конденсата
• Вес, кг
  1,5
• Аналоговый выход
  AO: Напряжение 0~10 В
• Входное напряжение, В
  1-фазное, 200 - 240 В перем. т., откл. ±10%, разбаланс
• Способ управления
  Cкалярное по характеристике V/f, векторное управление без датчика обратной связи SVC
• Аналоговый вход
  AI: (напряжение/ток) 0 ~ 10 В / 0 ~ 20 мА; AI2: 0 - 10В (вход напряжения)
• Кабель для подключения выносной панели управления
  HD-CAB-1M, HD-CAB-2M, HD-CAB-3M
