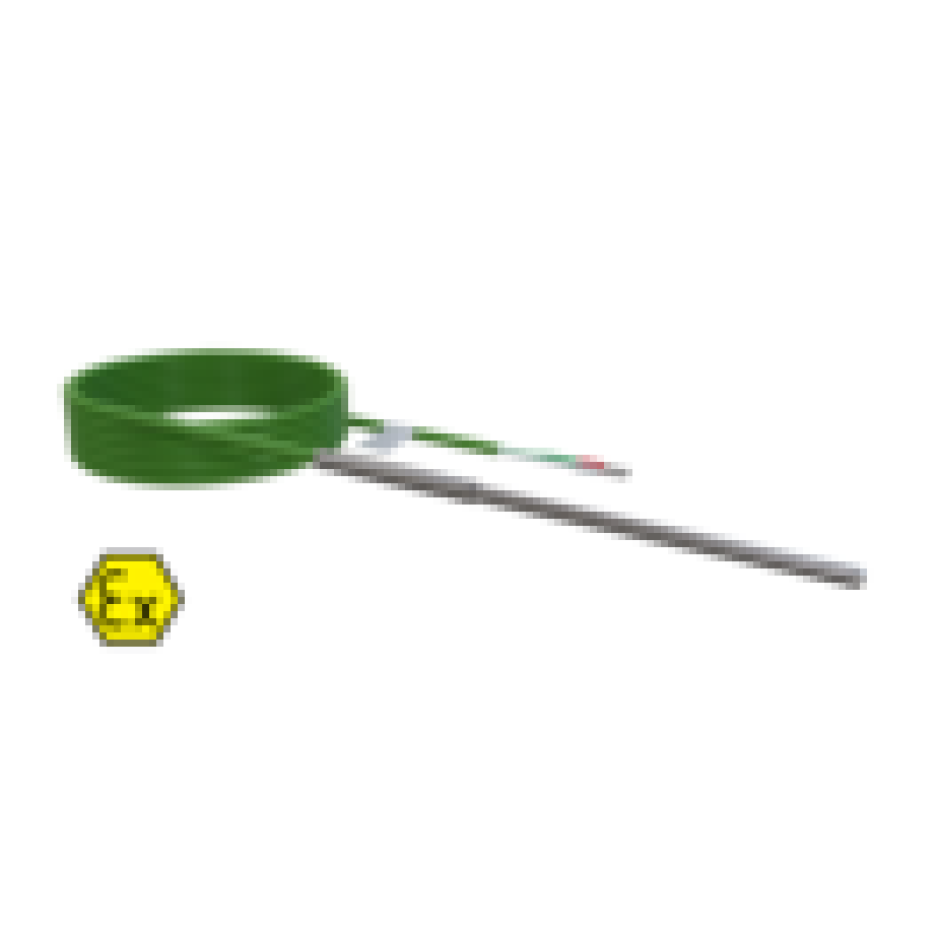

ДТПК444-09.60/5,0К.1.ЕХI-Т2

ДТПК444-09.60/5,0К.1.ЕХI-Т2

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты. Описание и устройство КТМС приведено в Справочной информации по термопарам. Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений. Взрывозащищенность датчика обеспечивается следующими средствами:

• Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
• Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
• Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC). Стандартный срок производства – от 7 рабочих дней. Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН 0Ех ia IIC T1...Т6 Ga Х 0 Датчики относятся к категории особо взрывобезопасного оборудования Ех Знак соответствия стандартам взрывозащиты ia Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) IIC Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) Т1…Т6 Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице Ga Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты Х Особые условия эксплуатации датчиков Показатели надежности Вероятность безотказной работы Температура применения, °С Гарантийный срок эксплуатации Средний срок службы, не менее ДТПК и ДТПN на основе КТМС 0,95 за 40 000 часов -40...+600 5 лет 10 лет 0,95 за 16 000 часов +600...+900 2 года 4 года 0,95 за 8 000 часов +900…+1100 1 год 2 года Не нормируется +1100...+1300 - - ДТПL на основе КТМС 0,95 за 40 000 часов -40...+600 5 лет 10 лет ДТПJ на основе КТМС 0,95 за 40 000 часов -40...+600 5 лет 10 лет 0,95 за 16 000 часов +600…+800 2 года 4 года Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года. Температурный класс в маркировке взрывозащиты Температурный класс Т1 Т2 Т3 Т4 Т5 Т6 Температура окружающей и контролируемой среды, не более 425 °С 275 °С 195 °С 130 °С 95 °С 80 °С Особые условия эксплуатации датчиков (знак Х в конце маркировки)

• Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
• Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
• Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивные исполнения термопар на основе КТМС с кабельным выводом с EXIA (модели ХХ4) Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С. Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм 174 D = 2,0 мм D1 = 10 мм ДТПК  сталь AISI321 (-40 (0)…+400 °C)** 60, 80, 100, 120, 160, 200, 250, 320 184 D = 3,0 мм D1 = 10 мм ДТПL сталь 12Х18Н10Т (-40…+400 °С) ДТПК  сталь AISI 321 (-40 (0)…+400 °C)** 60, 80, 100, 120, 160, 200, 250, 320 444 D = 4,5 мм ДТПК  сталь AISI310 (-40 (0)…+900 °C)**   ДТПJ  сталь AISI316  (-40…+600 °C)   ДТПN  сплав Nicrobell D (-40 (0)…+1250 °C)**  60, 100...30000, кратно 10 454 D = 1,5 мм ДТПК сталь AISI321 (-40 (0)…+800 °C)** ДТПК сталь 12Х18Н10Т (-40…+600 °C) 334 D = 2,0 мм ДТПК  сталь AISI321 (-40 (0)…+800 °C)** 344 D = 3,0 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С)   ДТПК  сталь AISI321 (-40 (0)…+800 °C)**   ДТПJ  сталь AISI316 (-40…+600 °C) 464 D = 3,0 мм D1 = 7,2 мм БС7 ДТПL сталь 12Х18Н10Т (-40…+400 °С)   ДТПК  сталь AISI321 (-40 (0)…+400 °C)**   ДТПJ  сталь AISI316 (-40…+400 °C)  10...100, кратно 10 234 D = 4,5 мм D1 = 12,5 мм БС12 ДТПJ сталь AISI316 (-40…+400 °C)   ДТПК сталь AISI310 (-40 (0)…+400 °C)** 364 D = 1,5 мм ДТПК сталь AISI321 (-40 (0)…+800 °C)**    60, 100...30000, кратно 10 374 D = 2,0 мм 384 D = 3,0 мм ДТПК сталь AISI 321 (-40 (0)…+800 °C)**   ДТПJ сталь AISI 316 (-40…+750 °C) 284 D = 4,5 мм ДТПJ сталь AISI316 (-40…+600 °C)   ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)**   ДТПК сталь AISI 310 (-40 (0)…+900 °C)** 394 D = 3,0 мм ДТПJ сталь AISI 316 (-40…+750 °C)   ДТПК сталь AISI 321 (-40 (0)…+800 °C)** 724 D = 3,0 мм ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь AISI 321 (-40 (0)…+800 °C)** ДТПJ сталь AISI 316 (-40…+750 °C) 10...500, кратно 10 * Длина кабельного вывода l и длина монтажной части L выбираются при заказе. **Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С. Примечание. ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ. Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С. Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4 на основе КТМС Кабель термопарный тип К (ХА), хромель-алюмель Конструктивное исполнение Наименование Описание Температурный диапазон Внешний диаметр (толщина/ширина) 1 – термоэлектродная проволока 2 – термостойкий силикон Провод термопарный К 2×0,35 СС 4,6 мм Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон   -40…+200 °С  4,6 мм 1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 Одножильный Диаметр проводов: 0,5 мм Изоляция нить К11С6 -40…+300 °С 1,8/2,0 2,0/2,8 2,8/4,0 1 – термоэлектродная проволока 2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком 7 – экран из медной луженной оловом проволоки Кабель СФКЭ ХА 2×0,5 Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка   Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель   2 – количество жил 0, 5 – сечение жилы -60…+250 °С  3,0/4,5 Кабель термопарный тип L (ХK), хромель-копель Конструктивное исполнение Наименование Описание Температурный диапазон Внешний диаметр (толщина/ширина) 1 – термоэлектродная проволока 2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком 7 – экран из медной луженной оловом проволоки Кабель СФКЭ ХК 2×0,5 Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка   Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель   2 – количество жил 0, 5 – сечение жилы -60…+250 °С  3,0/4,5 1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 Одножильный Диаметр проводов: 0,5 мм Изоляция нить К11С6 -40…+300 °С 1,8/2,0 2,0/2,8 2,8/4,0 Кабель термопарный тип N (HH), нихросил-нисил Конструктивное исполнение Наименование Описание Температурный диапазон Внешний диаметр (толщина/ширина) 1 – термоэлектродная проволока 2 – термостойкий силикон Провод термопарный N 2×0,35 СС 4,6 мм Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон -40…+200 °С 4,6 мм Кабель термопарный тип J (ЖК), железо-константан Конструктивное исполнение Наименование Описание Температурный диапазон Внешний диаметр (толщина/ширина) 1 – термоэлектродная проволока 2 – термостойкий силикон Провод термопарный J 2×0,22 СС 4,2 мм Многожильный Сечение проводов 0,22 мм2 Изоляция и наружная оболочка – термостойкий силикон -40…+200 °С 4,2 мм  1 – термоэлектродная проволока 2 – стекловолокно 3 – экран (сталь AISI 304)   Провод термопарный ЖК×2 0,22 ННЭ 3,3мм Многожильный Сечение проводов 0,22 мм2 Изоляция – стекловолокно Наружная оболочка – экран стальной AISI304  -40…+400 °С  3,3 мм
