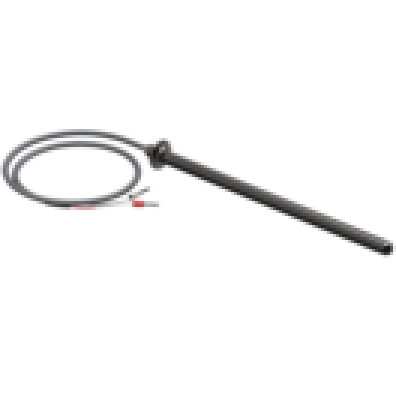

ДТС065М-РТ100.0,25.80.МГ.И[12] (-50...+100 С)

ДТС065М-РТ100.0,25.80.МГ.И[12] (-50...+100 С)

Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, PT100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами. Среда измерения Твердые, жидкие, газообразные и сыпучие среды. В состав термопреобразователей входят:

• Первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС).
• Измерительный преобразователь НПТ-3, встроенный в головку датчика.
• Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия преобразователя аналоговых сигналов НПТ-3 позволяет получать данные об измеренной температуре по 4…20 мА в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью. Стандартный срок производства – от 8 рабочих дней Особенности монтажа ДТС325М При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:

1. Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
2. Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
3. Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

Особенности монтажа ДТС305М Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом.
