ГЗ.6,3.С.5.Н.1.4.70

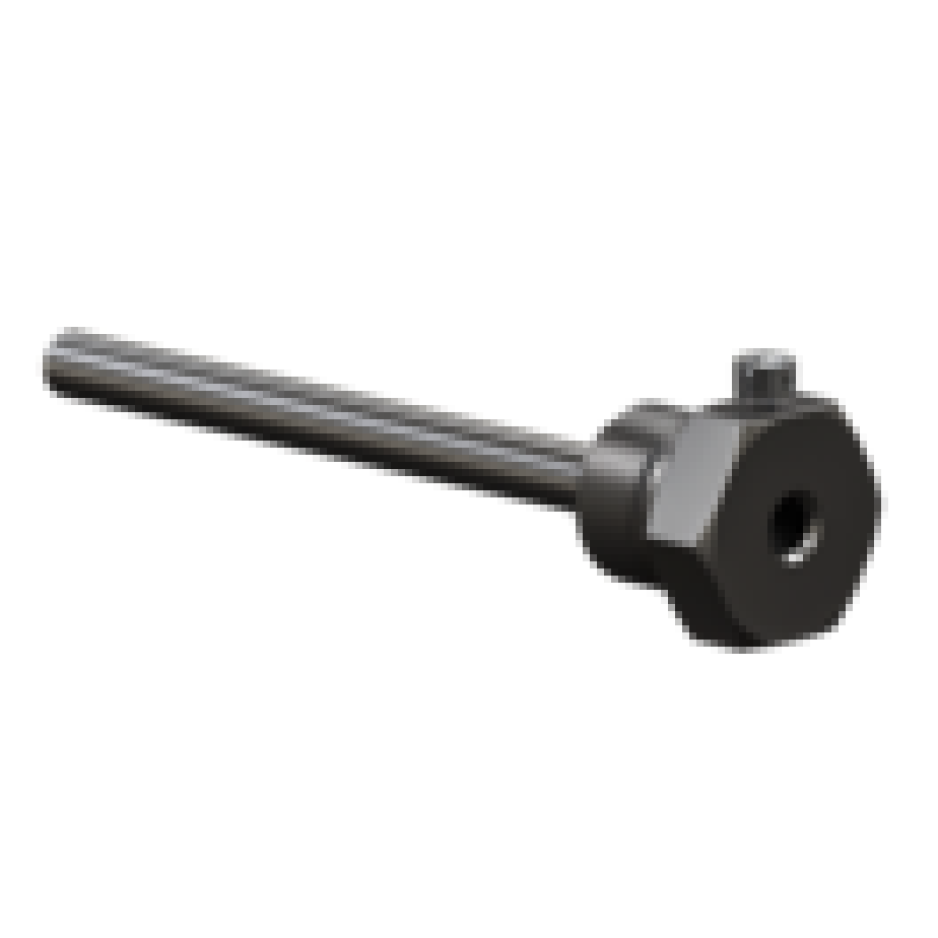

Сварные цилиндрические гильзы защитные ГЗ.6,3 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 6 мм. Область применения: ГВС, ХВС, ИТП, БТП, автоклавы, трубопроводы и резервуары с неагрессивными жидкостями и газами к материалу гильзы. Преимущества использования гильз защитных ГЗ.6,3

Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
Защита монтажной части датчика от механического воздействия рабочей среды.
Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.
Удобство и быстрота монтажа и фиксации монтажной части датчика в исполнении гильз с крепёжным пломбировочным винтом.
Маленький показатель тепловой инерции за счёт малого диаметра монтажной части и толщины стенок гильзы.

Технические характеристики

Температура эксплуатации: до +200 °С.
Плотность рабочей среды: до 1000 кг/м3
Давление рабочей среды: до 6,3 МПа.
Скорость потока для воды:
- не более 4 м/с – для гильз с вылетом* до 250 мм.
Скорость потока для пара:
- не более 80 м/с – для гильз с вылетом до 127 мм;
- не более 46 м/с – для гильз с вылетом от 130 до 250 мм.

* вылет – это фактический размер гильзы, находящийся в потоке. Материалы деталей, контактирующих с рабочей средой:

Трубка – 12Х18Н10Т.
Штуцер и глухая шайба – AISI 304.

Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и фиксацией монтажной части датчика пломбировочным винтом Для датчиков с диаметром 5 мм (ДТС3014, 214, 314, 414) Конструктивное исполнение Обозначение при заказе М Длина монтажной части датчика L, мм ГЗ.6,3.С.5.Б.1.10.L М20×1,5 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 ГЗ.6,3.С.5.Б.3.10.L G1/2 ГЗ.6,3.С.5.Б.4.10.L R1/2 ГЗ.6,3.С.5.Б.7.10.L М16×1,5 Для датчиков с диаметром 6 мм (ДТС094, 515) Конструктивное исполнение Обозначение при заказе М Длина монтажной части датчика L, мм ГЗ.6,3.С.6.Б.1.10.L М20×1,5 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 ГЗ.6,3.С.6.Б.3.10.L G1/2 ГЗ.6,3.С.6.Б.4.10.L R1/2 ГЗ.6,3.С.6.Б.7.10.L М16×1,5 Конструктивное исполнение гильз ГЗ.6,3 с резьбовым присоединением к процессу и к датчику Для датчиков с диаметром 5 мм с приварным штуцером (ДТС3044, 3105, 3194) Конструктивное исполнение Обозначение при заказе М М1 Длина монтажной части датчика L, мм ГЗ.6,3.С.5.Н.1.1.L М20×1,5 М20×1,5 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 ГЗ.6,3.С.5.Н.1.3.L G1/2 ГЗ.6,3.С.5.Н.1.4.L R1/2 ГЗ.6,3.С.5.Н.3.1.L G1/2 М20×1,5 ГЗ.6,3.С.5.Н.3.3.L G1/2 ГЗ.6,3.С.5.Н.3.4.L R1/2 ГЗ.6,3.С.5.Н.4.1.L R1/2 М20×1,5 ГЗ.6,3.С.5.Н.4.3.L G1/2 ГЗ.6,3.С.5.Н.4.4.L R1/2 ГЗ.6,3.С.5.Н.7.1.L М16×1,5 М20×1,5 ГЗ.6,3.С.5.Н.7.3.L G1/2 ГЗ.6,3.С.5.Н.7.4.L R1/2 Для датчиков с диаметром 6 мм с подвижным штуцером (ДТС124, 145) Конструктивное исполнение Обозначение при заказе М М1 Длина монтажной части датчика L, мм ГЗ.6,3.С.6.П.1.1.L М20×1,5 М20×1,5 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 ГЗ.6,3.С.6.П.1.3.L G1/2 ГЗ.6,3.С.6.П.1.7.L М16×1,5 ГЗ.6,3.С.6.П.3.1.L G1/2 М20×1,5 ГЗ.6,3.С.6.П.3.3.L G1/2 ГЗ.6,3.С.6.П.3.7.L М16×1,5 ГЗ.6,3.С.6.П.4.1.L R1/2 М20×1,5 ГЗ.6,3.С.6.П.4.3.L G1/2 ГЗ.6,3.С.6.П.4.7.L М16×1,5 ГЗ.6,3.С.6.П.7.1.L М16×1,5 М20×1,5 ГЗ.6,3.С.6.П.7.3.L G1/2 ГЗ.6,3.С.6.П.7.7.L М16×1,5 Для датчиков с диаметром 6 мм с приварным штуцером (ДТС3042, 054, 194, 505) Конструктивное исполнение Обозначение при заказе М М1 Длина монтажной части датчика L, мм ГЗ.6,3.С.6.Н.1.1.L М20×1,5 М20×1,5 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 ГЗ.6,3.С.6.Н.1.3.L G1/2 ГЗ.6,3.С.6.Н.1.7.L М16×1,5 ГЗ.6,3.С.6.Н.3.1.L G1/2 М20×1,5 ГЗ.6,3.С.6.Н.3.3.L G1/2 ГЗ.6,3.С.6.Н.3.7.L М16×1,5 ГЗ.6,3.С.6.Н.4.1.L R1/2 М20×1,5 ГЗ.6,3.С.6.Н.4.3.L G1/2 ГЗ.6,3.С.6.Н.4.7.L М16×1,5 ГЗ.6,3.С.6.Н.7.1.L М16×1,5 М20×1,5 ГЗ.6,3.С.6.Н.7.3.L G1/2 ГЗ.6,3.С.6.Н.7.7.L М16×1,5

цена по запросу
