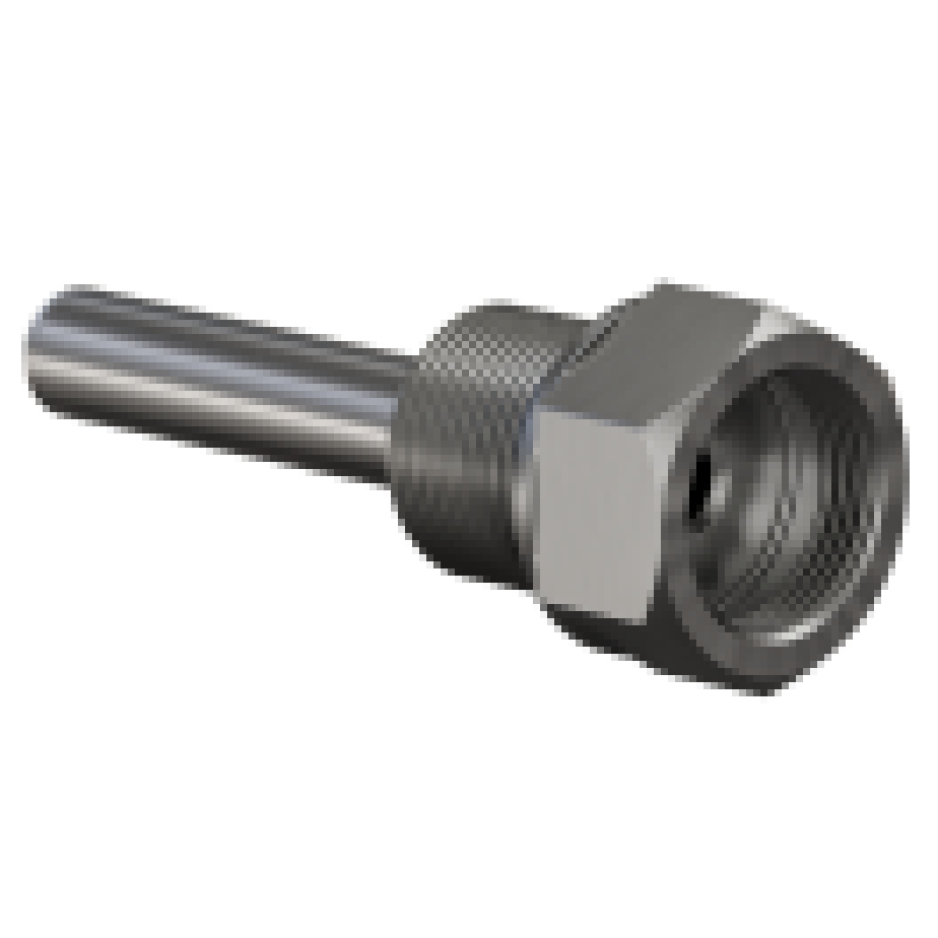

ВЫБРАТЬ И ЗАКАЗАТЬ Сварные цилиндрические гильзы защитные ГЗ.16 и ГЗ.25 предназначены для установки датчиков температуры с диаметрами монтажной части 8 и 10 мм соотвественно. Преимущества использования гильз защитных

• Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
• Защита монтажной части датчика от механического воздействия рабочей среды.

Технические характеристики

• Температура эксплуатации: до +600 °С.
• Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.

ГЗ.16

• Давление рабочей среды: до 16 МПа.
• Внутренний диаметр: 9,6 мм (±0,7 мм).
• Внешний диаметр: 12 мм (±0,4 мм).
• Подходит для монтажа датчиков температуры до 8 мм.

ГЗ.25

• Давление рабочей среды: до 25 МПа.
• Внутренний диаметр: 12 мм (±1,0 мм).
• Внешний диаметр: 16 мм (±0,4 мм).
• Подходит для монтажа датчиков температуры до 10 мм.

Материалы деталей, контактирующих с рабочей средой

• Трубка – 12Х18Н10Т.
• Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т).

Конструктивное исполнение гильз ГЗ.16 и ГЗ.25 с резьбовым присоединением к процессу Обозначение при заказе PN, МПа М М1 D, мм d, мм D1, мм S, мм L1, мм L2, мм L3, мм L, мм ГЗ.16.1.1.L 16 M20×1,5 M20×1,5 12 9,6 30 30 20 16 5 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 ГЗ.16.1.3.L G1/2 ГЗ.16.1.4.L R1/2 ГЗ.16.1.7.L М16х1,5 ГЗ.16.3.1.L G1/2 M20×1,5 ГЗ.16.3.3.L G1/2 ГЗ.16.3.4.L R1/2 ГЗ.16.3.7.L М16×1,5 ГЗ.16.4.1.L R1/2 М20х1,5 ГЗ.16.4.4.L R1/2 ГЗ.16.5.1.L M33×2 М20х1,5 41 41 ГЗ.16.2.1.L M27×2 38 32 22 ГЗ.16.6.1.L G3/4 Конструктивные исполнения гильз ГЗ.25 Обозначение при заказе PN, МПа М М1 D, мм d, мм D1, мм S, мм L1, мм L2, мм L3, мм L, мм ГЗ.25.1.1.L 25 M20×1,5 M20×1,5 16 12 30 30 20 16 5 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 ГЗ.25.1.3.L G1/2 ГЗ.25.3.1.L G1/2 M20×1,5 ГЗ.25.3.3.L G1/2 ГЗ.25.6.1.L G3/4 M20×1,5 38 32 22 ГЗ.25.2.1.L M27×2 M20×1,5 ГЗ.25.2.2.L M27×2 36 25 ГЗ.25.5.1.L M33×2 M20×1,5 43 41 24 28 Конструктивные исполнения приварных гильз ГЗ.16 и ГЗ.25 Обозначение при заказе PN, МПа М1 D, мм d, мм D1, мм D2, мм L1, мм L2, мм L3, мм L4, мм L, мм ГЗ.16.0.1.L 16 М20×1,5 12 9,6 19,9 28 16 16 5 41 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 ГЗ.16.0.3.L G1/2 ГЗ.25.0.1.L 25 М20×1,5 16 12 26,9 39 ГЗ.25.0.3.L G1/2 Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т и AISI 304 (аналог 08Х18Н10) Модель Номинальное давление РN, МПа Погружаемая часть L, мм Максимальная скорость потока, м/с пар вода ГЗ.25.Х.X.L      25      60, 80, 100, 120 40 4,0 160 30 3,0 200, 250, 320 25 2,5 400, 500, 630, 800, 1000 5 0,5 1250, 1600, 2000 2 0,2 ГЗ.16.Х.X.L     16     60, 80, 100, 120 25 2,5 160, 200, 250, 320 15 1,5 400, 500, 630, 800, 1000 3 0,3 1250, 1600, 2000 1 0,1 Примечание - при температуре рабочей среды выше 400оС значение предельной скорости потока снижается в 1.5 раза.
