ТО-П1-2.35 Трубка отводная прямая

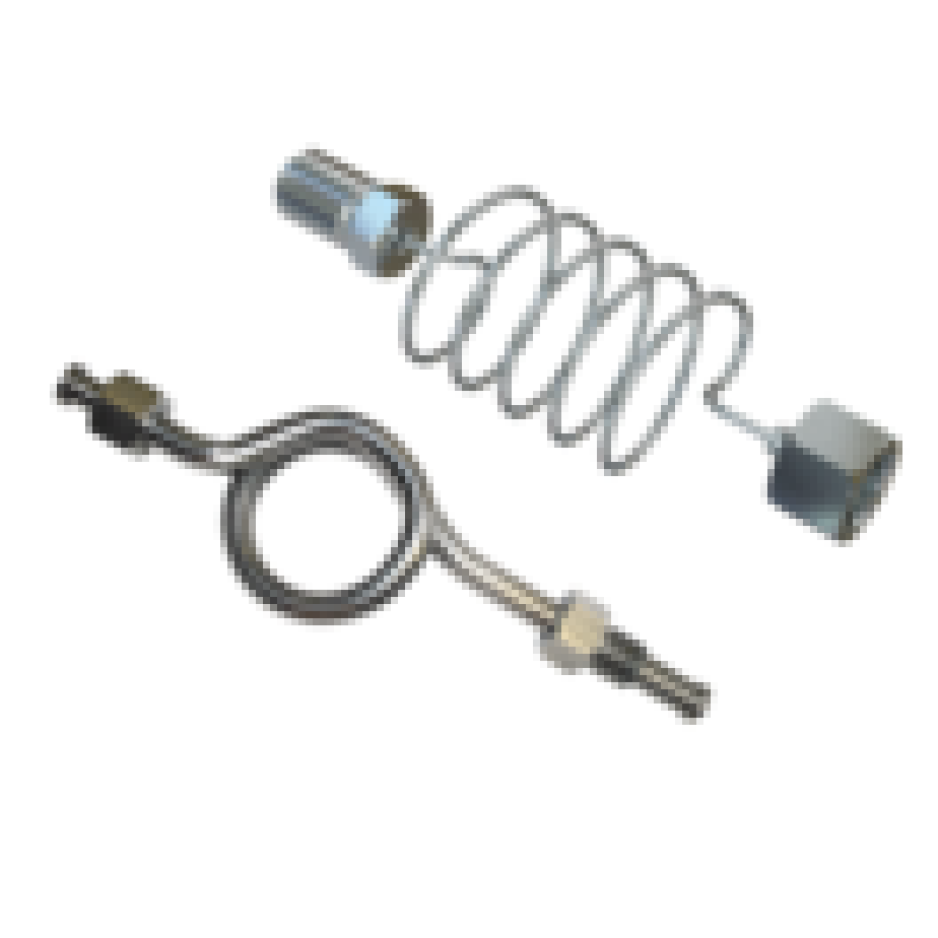

Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды. Трубки могут быть прямые, петлевые (спиральные), угловые. Задачи использования
- Защита от перегрева.
- Защита от пульсаций (только для трубок с наличием петли).
- Удобство присоединения и расположения датчика.
Принцип работы Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр. Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику. Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды – за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство. Технические характеристики Рабочая среда жидкость, пар, газ Давление рабочей среды до 20 МПа Температура рабочей среды -40...+350 °С Предельные значения температур окружающего воздуха при эксплуатации -40…+80 °С Присоединение к технологической линии резьбовое соединение М20×1,5 или сварка Присоединение к преобразователю резьбовое соединение М20×1,5 Материал нержавеющая сталь AISI 304 или 12Х18Н10Т
