Панели распределительных щитов одностороннего обслуживания
Панели распределительные щитов серии ЩО - 70 предназначены для приема и распределения электрической энергии, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока частотой 50 Гц.
Номенклатура, схемы, типы аппаратов, габаритные размеры и конструкции секционных и линейных панелей предусматривают возможность комплектования из нескольких готовых элементов распределительные устройства с разнообразными схемами, структурами и компоновками, а также своими монтажными особенностями и нюансами размещения для трансформаторных подстанций, а также современных распределительных устройств РУНН и ГРЩ или отдельно стоящих щитов.
Панели изготавливаются со сборными силовыми шинами, имеющими электродинамическую стойкость (амплитудное значение):
для комплектования щитов до 630 кВА – 30 кА (ЩО70-1У3);
для комплектования щитов возможно свыше 630 кВА – 50 кА (ЩО70-2, ЩО70-3)
На панелях предусмотрены как кабельные, так и шинные вводы.
Панели распределительных щитов серии ЩО-70 предназначены для приема, распределения и защиты электрических сетей от перегрузок и коротких замыканий. Они используются в трехфазных системах 380/220 В с частотой 50 Гц и находят широкое применение на промышленных объектах, трансформаторных подстанциях, а также в системах РУНН и ГРЩ (подходят для различных объектов и нагрузки производственного и коммунального назначения).
Панели ЩО-70 соответствуют всем нормативным требованиям и могут использоваться как стандартные решения или разрабатываться по индивидуальному проекту в зависимости от требований заказчика.
Особенности и преимущества панелей ЩО-70
Высокая надежность
Рассчитаны на токи короткого замыкания до 30 кА (для мощностей до 630 кВА) и до 50 кА (для мощностей свыше 630 кВА).
Гибкость в подключении
Возможность выбора кабельных или шинных вводов для удобного монтажа (выбор осуществляется на стадии проектирования).
Прочные корпуса
Металлические оболочки с защитой IP20 (внешняя поверхность) и IP00 (внутренние поверхности) обеспечивают долговечность и безопасность эксплуатации
Климатическая адаптация
Работа в температурном диапазоне от -40°С до +40°С (исполнение У3)
Модульная конструкция
Возможность комплектации из готовых элементов для адаптации под разные схемы распределительных устройств.
Типы панелей ЩО-70
Стандартные панели ЩО-70
Подходят для большинства типовых задач.
Готовые решения для трансформаторных подстанций, РУНН и ГРЩ.
Быстрая установка и подключение (транспортировка и организация ввода в эксплуатацию в короткие сроки).Панели ЩО-70 по индивидуальному проекту
Комплектация под заказ – возможность выбора номинальных токов, типов вводов и схем распределения.
Дополнительные функции – возможность установки автоматических выключателей, трансформаторов тока, устройств учета электроэнергии.
Специальные размеры и материалы – адаптация для нестандартных условий эксплуатации.
Повышенная защита – корпуса со степенью защиты IP31, IP54 или с антикоррозийными покрытиями.
Технические характеристики панелей ЩО-70
Номинальное напряжение
380/220 В
Частота сети
50 Гц
Ток короткого замыкания
до 30 кА (до 630 кВА) / до 50 кА (свыше 630 кВА)
Класс защиты
IP20 (фасад), IP00 (остальные стороны)
Материал корпуса
Металл с антикоррозийным покрытием
Комплектация
Автоматические выключатели, трансформаторы тока, вводные устройства, Разъединители
Рабочий температурный диапазон
от -40°С до +40°С
Монтажное положение
Вертикальное (допускается отклонение на 5°)
Эксплуатация панелей ЩО-70
Высота установки: до 1000 м над уровнем моря.
Температурный режим: от -40°С до +40°С (исполнение У3).
Окружающая среда: невзрывоопасная, без токопроводящей пыли, агрессивных газов и паров.
Монтажное положение: вертикальное (допускается отклонение до 5°).
Почему выбирают нас?
✔ Широкий ассортимент стандартных моделей – готовые решения для разных объектов.
✔ Изготовление по ТЗ клиента – панелей с индивидуальной комплектацией и функционалом.
✔ Соответствие ГОСТ – все изделия проходят контроль качества.
✔ Оперативная доставка – быстрая поставка по России.
✔ Консультации и поддержка – помощь в выборе оборудования и расчетах.
Как заказать панели ЩО-70?
Выберите стандартную модель из каталога или закажите индивидуальный проект.
Уточните технические требования: номинальные токи, комплектацию, условия эксплуатации, стоимость выбранного решения.
Оформите заказ на сайте или через наших менеджеров (мы подготовим счет и реквизиты по указанным контактам).
Получите готовое изделие с доставкой по всей России.
Бесплатная консультация: 8 (800) 707-66-00
Оставьте заявку на сайте, и мы предложим лучшее решение для вашего объекта.
Компания ТДА – надежный поставщик панелей ЩО-70 по всей России.
Эксплуатация
- высота над уровнем моря - не более 1000 м;
- температура окружающего воздуха от минус 40°С до плюс 40°С для У3;
- относительная влажность воздуха не более 98% при температуре плюс 25°С для У3;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- рабочее положение вертикальное, допускается отклонение от рабочего положения на 5° в любую сторону.
Конструктивно панель ЩО-70 представляет собой металлическую оболочку, имеющую степень защиты IP20 - со стороны фасада и IP00 - с остальных сторон по ГОСТ14254-80.
Выполненные проекты

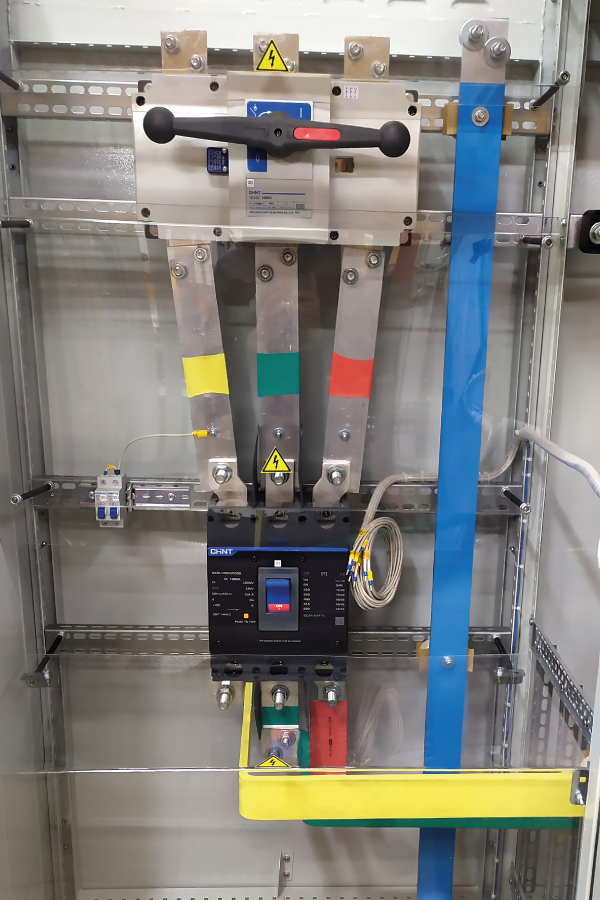

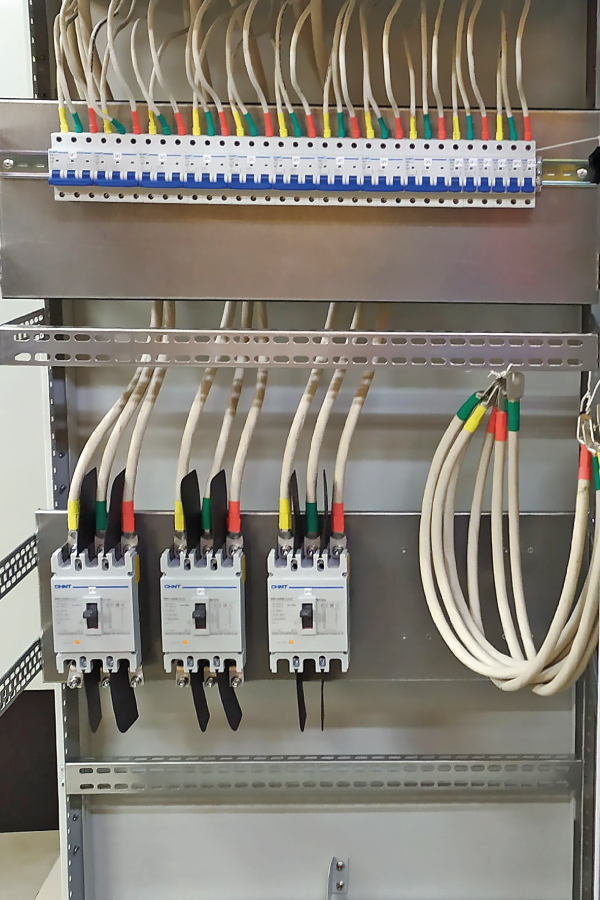

Шкафы по индивидуальному проекту заказчика
