ВРУ1Т-250-316 УХЛ4 (Вводно-распределительное устройство)
Сфера деятельности заказчика: Торговый комплекс
Задача: Изготовить вводно-распределительный шкаф. В качестве аппаратов коммутации и защиты использовать автоматические выключатели. Ошиновка - алюминий. Вводной аппарат - 400/250А. Габарит автоматического выключателя указан при заказе Заказчиком. Четыре отходящих линии 250/160А. Габарит автоматических выключателей на отходящих линиях указан Заказчиком при заказе.

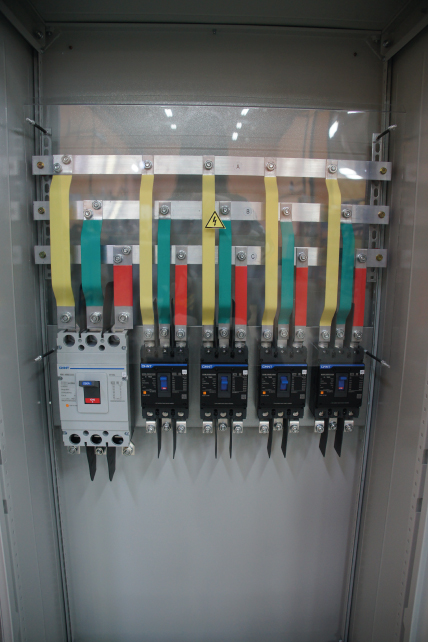

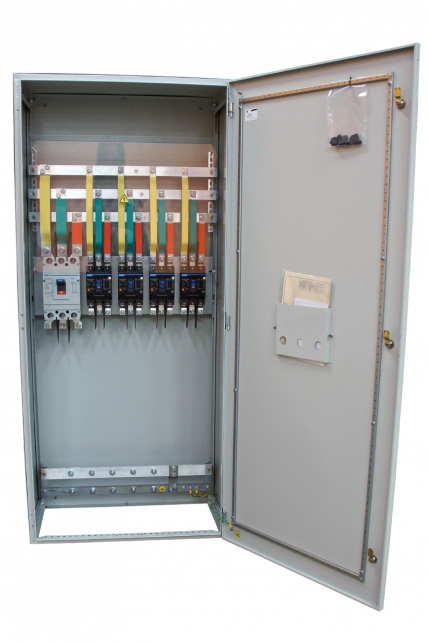

Результат: Шкаф изготовлен в корпусе ИЕК серии SMART IP31. В качестве вводного аппарата использован автоматический выключатель серии NM1 (400/250А) на клеммных зажимах которого установлены расширители для возможности подключения кабеля с сечением жил, больше возможного для непосредственного подключения на зажимы автоматического выключателя. Также алюминиевая шина от вводного автомата до сборных шин имеет размеры, которые не позволяют подключить ее непосредственно на зажимы автоматического выключателя, что решается установкой расширителей. На отходящих линиях установлены автоматические выключатели серии NXM (250/160А) на клеммах которых так же установлены расширители. Шкаф достаточно простой для разработки и сборки, но не является типовым решением, которое можно заказать из наличия у серийных производителей ВРУ.
