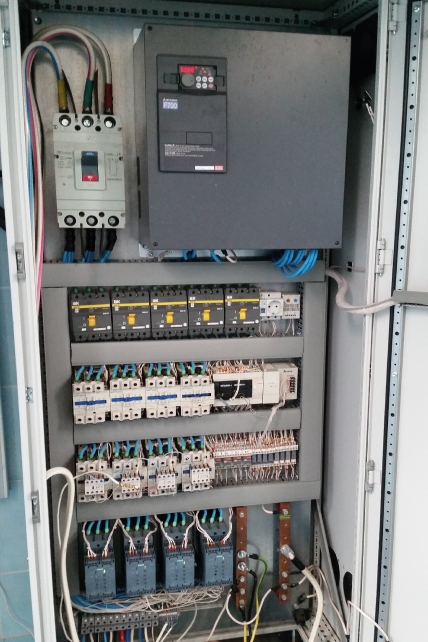

Станция управления насосами (СУРАн) 2-го подъема на 4 насоса по 45 кВт

Модернизация системы автоматического управления водозаборными узлами (ВЗУ) на артезианских скважинах

Цель: Автоматизация четырех водозаборных узлов, организация системы дистпетчеризации для удаленного управления и контроля всех ВЗУ с АРМ оператора .
Задача: управление насосами 3-х скважин на каждом из четырех ВЗУ по сигналу погружного датчика гидростатического давления (4..20мА).
Решение: Установка на каждом водозаборном узле шкафа управления на базе программируемого контроллера с сенсорной панелью оператора. Организация системы диспетчеризации, связывающей четыре водозаборных узла, позволяющей осуществлять сбор информации и управление по беспроводному каналу связи GPRS/3G, ведение архивов показаний всех датчиков, а также сохранение истории аварийных сигналов.

Результат: каждый из четырех шкафов управления ВЗУ обеспечивает:
- управление насосами до 3-х скважин;
- запуск насосов, как с помощью устройств плавного пуска, так и прямым пуском через пускатель;
- возможность обратной связи по току двигателя (сигнал 4..20 мА или 0..10 В);
- чередование насосов для равномерной выработки ресурса по согласованному с Заказчиком алгоритму;
- автоматический запуск дополнительных насосов в случае недостаточной производительности или аварии основного насоса;
- наличие программируемого контроллера и сенсорной панели оператора позволяет гибко настраивать алгоритм работы системы;
Система диспетчеризации обеспечивает:
- отображение на АРМ диспетчера информации о работе ВЗУ: работа/авария каждого насоса, текущее давление, уровень воды в резервуаре, температура в помещении ВЗУ, сигнал о затоплении и несанкционированном доступе;
- задание уставок с АРМ опреатора (уставка давления для повысительных насосов, настройки регулирования и временные задержки, дистанционное включение/выключение каждого насосного агрегата; задание уставок уровней резервуара для включения/выключения насосов скважин, включение/выключение каждого насоса скважин дистанционно);
- ведение архивов показаний всех датчиков, а также история аварийных сигналов;
- сбор информации и управления по беспроводному каналу связи GPRS/3G.

Комплектующие в составе: Программируемые контроллеры и преобразователи частоты - Mitsubishi Electric, НВА - CHINT.
